Pré-cadastration : créer un fichier txt

Cette fonction permet de générer automatiquement un fichier TXT contenant les coordonnées x et y (et z), conforme au format officiel PreCAD, dans le cadre de la demande d’identification préalable auprès du SPF Finances.

Le fichier TXT est obligatoire lorsque le plan de délimitation :

• délimite une parcelle plan, ou

• délimite un volume cadastral.

PROCÉDURE

1. Sélectionne tous les points (sommets) faisant partie de la partie mesurée du plan de délimitation.
Il s’agit généralement des sommets de la parcelle plan ou du volume cadastral.

2. Utilise l’un des workflows suivants, selon la macro disponible :

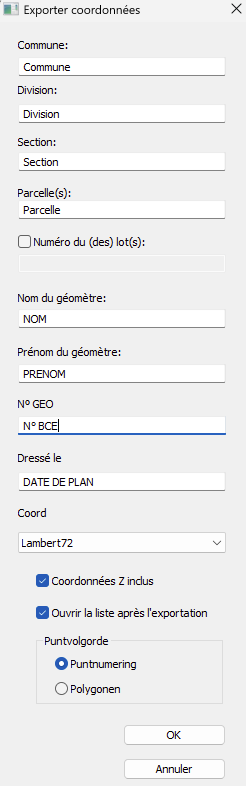

• Bonus Tools : Bonus Tools > Exporter > Cadastre

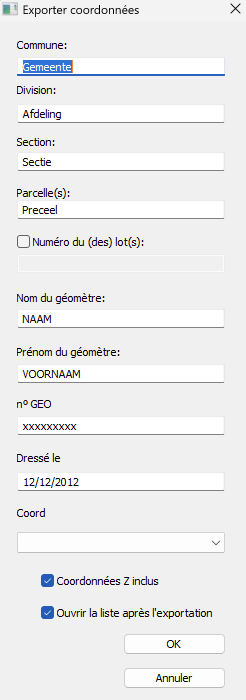

• Cadmap : Cadmap > Exporter Ascii Cadastre

3. Dans la fenêtre Exporter les coordonnées, complète :

• la commune, division et section

• les parcelles patrimoniales concernées

• les données du géomètre-expert

• la date du plan

• Sélectionne le système de coordonnées (Lambert 1972 ou Lambert 2008).
  Pour les volumes cadastraux, les coordonnées Z peuvent être incluses.

4. Clique sur OK et choisis l’emplacement d’enregistrement du fichier TXT.

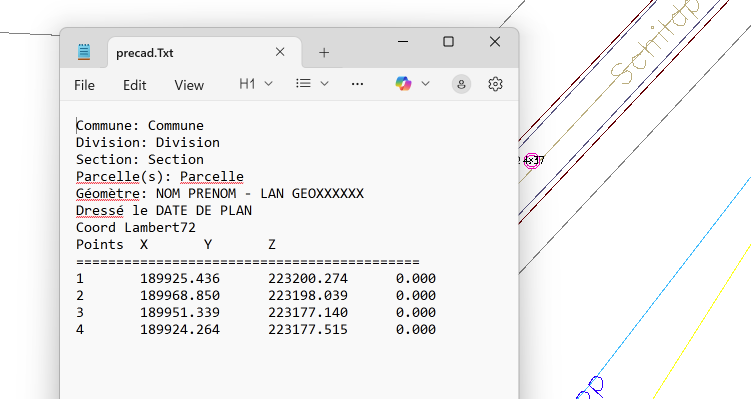

Pythagoras génère un fichier TXT comprenant :

• un en-tête réglementaire,

• une ligne de séparation composée de 9 signes '=',

• un tableau tabulé contenant les coordonnées des sommets.

Attention : le contrôle PRECAD peut refuser un fichier avec l’extension .Txt, même si son contenu est correct.
Après l’exportation, vérifiez l’extension du fichier. Renommez le fichier si l’extension se termine par .Txt. Utilisez exactement .txt en minuscules. Téléversez ensuite le fichier dans le contrôle PRECAD.

BonusTools	CadMap

RÉSULTAT

Tu obtiens un fichier TXT conforme PreCAD, cohérent avec le plan de délimitation et directement utilisable pour la demande d’identification préalable.

Référence réglementaire

Le fichier TXT est conforme à :

• Arrêté ministériel du 18 novembre 2013, article 6, §2 (division parcelle plan)

• Arrêté ministériel du 18 novembre 2013, chapitre II bis (volume cadastral)
