Omgevingsloket: DXF-bestanden aanmaken en indienen

Gebruik Pythagoras om verkavelingsplannen correct op te bouwen en als DXF-bestand in te dienen in het Omgevingsloket. Dit artikel beschrijft hoe je de lagen instelt, percelen tekent als gesloten polylijnen en de tekening exporteert voor een succesvolle indiening.

WERKWIJZE

Opbouw van de tekening

1. Maak een nieuwe tekening aan met drie lagen:

   • DBA_LOKATIE – bestaand perceel

   • DBA_NIEUW PERCEEL – nieuwe verkaveling

   • DBA_LOTNUMMER – nummering van nieuwe percelen

2. Gebruik het coördinatenstelsel Lambert 72.

3. Zorg dat alle percelen gesloten polylijnen zijn.

4. Plaats het lotnummer (zoals LOT1 of 1) binnen elk nieuw perceel.

5. Nummer enkel de nieuwe percelen.

Tips

• Gebruik de juiste lagen; een DXF-sjabloon is beschikbaar hier.

• Nummer de percelen chronologisch.

• Zorg dat DBA_NIEUW PERCEEL exact aansluit op DBA_LOKATIE. Kleine afwijkingen veroorzaken foutmeldingen.

Aanmaken van gesloten polylijnen

De percelen moeten gesloten polylijnen zijn.
In Pythagoras kan je op drie manieren een polylijn aanmaken:

• Teken een polylijn met Tekenen > Polylijn.

• Of selecteer bestaande lijnen > Rechterklik > Bewerken > Converteer naar polylijn.

• Of selecteer bestaande polygonen > Rechterklik > Bewerken > Converteer naar polylijnen en kies Nee om alleen polylijnen in de tekening te houden.

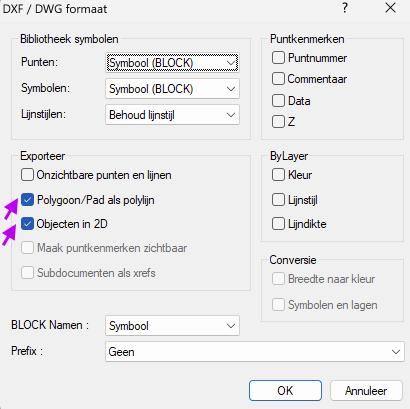

• Of gebruik bij het exporteren naar DXF de optie Polygoon/Pad als polylijn om polygonen automatisch om te zetten.

Tips

• Controleer dat alle hoogtes op 0 staan via Opmaak > Wijzig hoogte of bij het exporteren.

Opslaan als DXF

1. Kies Bestand > Opslaan als en stel het bestandsformaat in op DXF.

2. Selecteer eventueel enkel de gewenste objecten voor export.

3. Controleer dat enkel de benodigde lagen en objecten in 2D worden opgeslagen.

Indienen in het Omgevingsloket

1. Log in op het Omgevingsloket.

2. Start een nieuw project en kies Aanvraag nieuwe verkaveling of Bijstelling bestaande verkaveling.

3. Vul projectnaam en gegevens in.

4. Voeg een situering toe via Projectinhoud > Situering > Maak situering.

5. Kies rechts om een DXF te uploaden en selecteer het aangemaakte bestand.

6. Controleer dat de percelen in het groen verschijnen en klik OK.

7. Sla de locatie op. Bij succes verschijnt de melding DXF-bestand werd succesvol geïmporteerd.

Tips

• Raadpleeg foutboodschappen en oplossingen via het Omgevingsloket hier.

Opmerkingen

• Pythagoras maakt DXF-bestanden in ASCII-formaat.

• Resultaten kunnen verschillen tussen het Oefenloket en de productieomgeving.

RESULTAAT

Je hebt een geldige DXF-tekening aangemaakt en succesvol ingediend in het Omgevingsloket voor een verkavelingsaanvraag.

Bron: Pythagoras Handleiding Omgevingsloket 3.0 (29/09/2021)
