Aanpasbare layout van lengte- en dwarsprofielen

Vanaf Pythagoras 2023 kun je de volledige layout van een lengteprofiel of dwarsprofiel aanpassen. Denk aan lijnen, tekststijlen en maatvoeringen. Deze instellingen kun je opslaan als standaard, zodat je bij een volgend project meteen start met jouw voorkeuren.

Dit is handig voor:

• Overzichtelijke rapporten

• Interne of externe opmaakstandaarden

• Snelle workflow tussen terreinmodellen, ontwerpen en nutsvoorzieningen

WERKWIJZE

1. Genereer een profiel

• Selecteer de aslijn (lijn, pad of polygoon) + referentie objecten, indien van toepassing.
• Ga naar het commando Lengteprofiel of Dwarsprofielen.

2. Ga naar het tabblad Records

• Elke rij stelt een zichtbaar element voor in het profiel (bijvoorbeeld terreinmodel, ontwerp, kabels).

• Klik in de kolom Maataanduidingen op de AA-knop om het Stijl-venster te openen.

3. In het Stijl-venster:

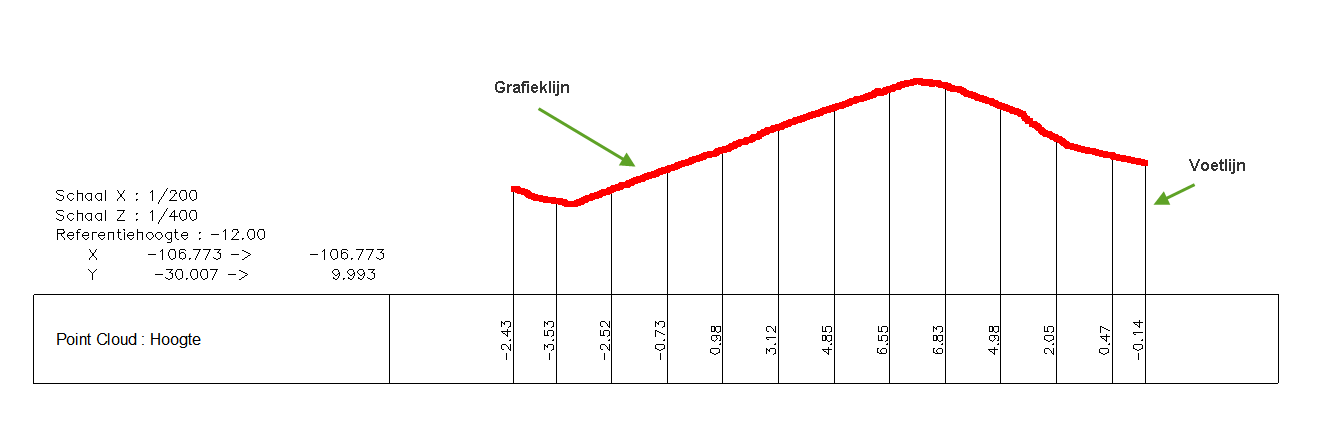

Pas de lijn instellingen van de grafiek aan

• Kies een lijnstijl voor de Grafiek en de Voetlijn

• Pas kleur en lijndikte aan

• Gebruik standaardstijlen of stijlen uit je eigen bibliotheek

Alle standaardlijnstijlen en bibliotheeklijnstijlen zijn beschikbaar in elke kleur en breedte:

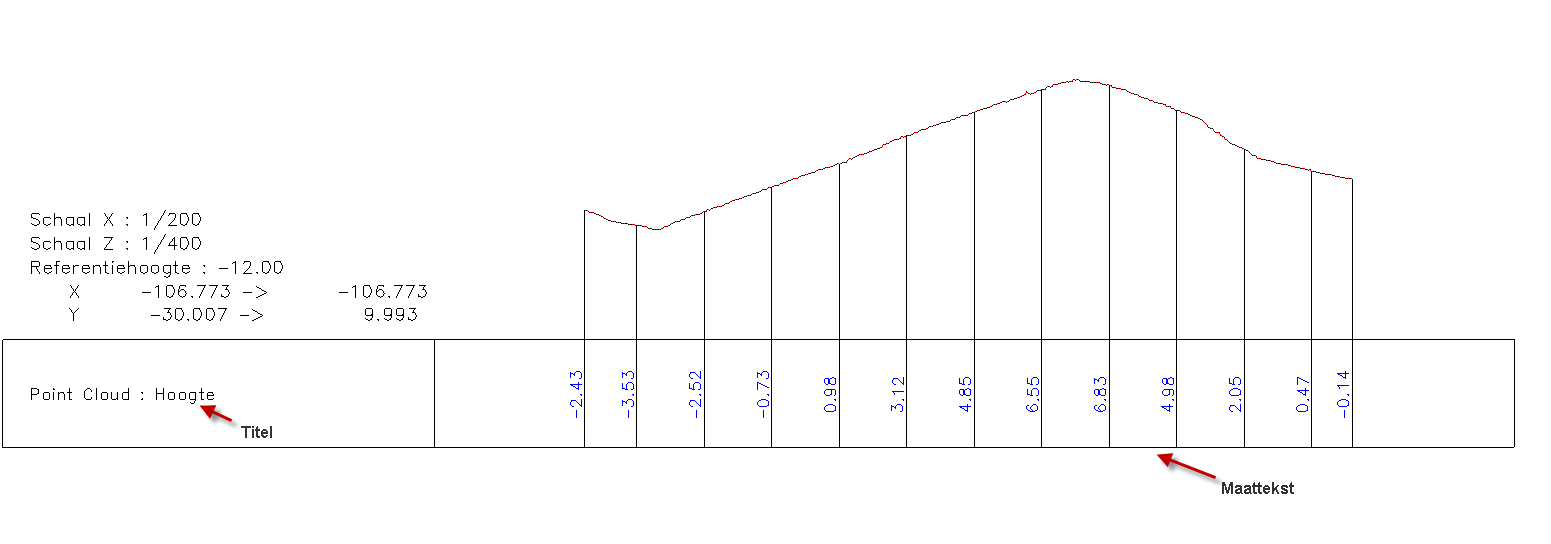

Wijzig de tekstinstellingen voor record titel en gegevens.

Je hebt de mogelijkheid om de tekst attributen lettertype, kleur en uitlijning te veranderen, zowel voor de titel als de afmetingen van de doorsnede.

Sla als standaard op

Natuurlijk kunnen alle gewijzigde presets worden opgeslagen door op de knop 'Bewaar' te klikken.
