Een CDF-bestand instellen en laden

Om geocodering te gebruiken, moet Pythagoras weten welk CDF-bestand gebruikt wordt om meetcodes te interpreteren. In dit artikel leer je hoe je een CDF-bestand correct instelt en laadt, zodat veldmetingen juist worden omgezet naar tekenobjecten.

WERKWIJZE

Voorbereiding

1. Zorg dat je CDF-bestand lokaal beschikbaar is op je computer.

2. Sluit alle open tekeningen in Pythagoras.

CDF-bestand instellen

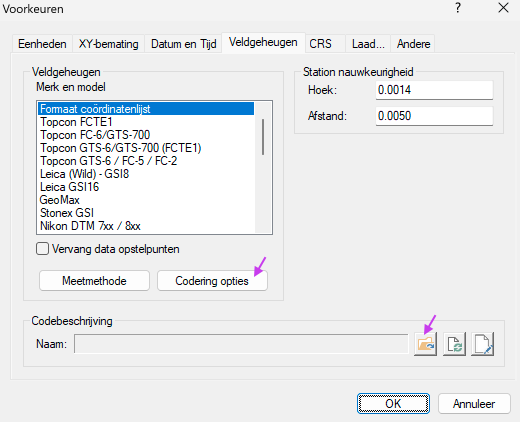

1. Ga naar Instellingen > Voorkeuren.

2. Open het tabblad Veldgeheugen.

3. Ga naar het onderdeel Codebeschrijving.

4. Klik op het map-icoon en selecteer je CDF-bestand.

5. Bevestig de selectie.

Coderingsopties instellen

1. Klik in hetzelfde venster op Coderingsopties.

2. Kies de juiste eenheid voor opties, bijvoorbeeld cm.

3. Selecteer Uitgebreide codering zodat het CDF actief wordt gebruikt bij import.

4. Bevestig met OK.

CDF-bestand laden

1. Klik op OK om het venster Voorkeuren te sluiten.

2. Pythagoras laadt het CDF-bestand automatisch.

RESULTAAT

Het CDF-bestand is correct ingesteld en actief. Meetcodes worden bij het importeren van veldgeheugenbestanden geïnterpreteerd volgens de regels in het CDF en omgezet naar tekenobjecten.

Wanneer de CDF-naam niet rood wordt weergegeven, zijn alle verwijzingen correct en is de configuratie in orde.

CDF-naam wordt rood weergegeven

Wordt de naam of het pad van het ingestelde CDF-bestand in rood weergegeven, dan betekent dit dat het CDF niet volledig gevalideerd kan worden.

Dit wijst meestal op één van de volgende oorzaken:

• het CDF verwijst naar symbolen, lijnstijlen of patronen
  die niet aanwezig zijn in de actieve bibliotheek, of

• er is een verkeerde bibliotheek geladen.

In deze situatie:

• is het CDF niet betrouwbaar bruikbaar, en

• kan geocodering leiden tot ontbrekende of foutieve objecten.

Oplossing:

1. Controleer welke bibliotheek actief is.

2. Zorg dat de vereiste symbolen en stijlen beschikbaar zijn.

3. Laad indien nodig de correcte systeembibliotheek vóór je veldgegevens importeert.
