Type meetgegevens instellen in Veldgeheugen

Met de instellingen van Veldgeheugen bepaal je hoe Pythagoras meetdata uit je meettoestel leest en schrijft. Een correcte configuratie is essentieel voor een goede import, correcte veldcodering en juiste export naar het toestel.

Werk je zonder veldcodering, dan worden meetpunten geïmporteerd en werk je verder manueel in de tekening.

WERKWIJZE

Toestel en formaat instellen

De lijst met merk en model stelt het bestandsformaat voor waarin meetdata wordt uitgewisseld. Kies het formaat dat overeenkomt met je veldbestand of toestelinstelling.

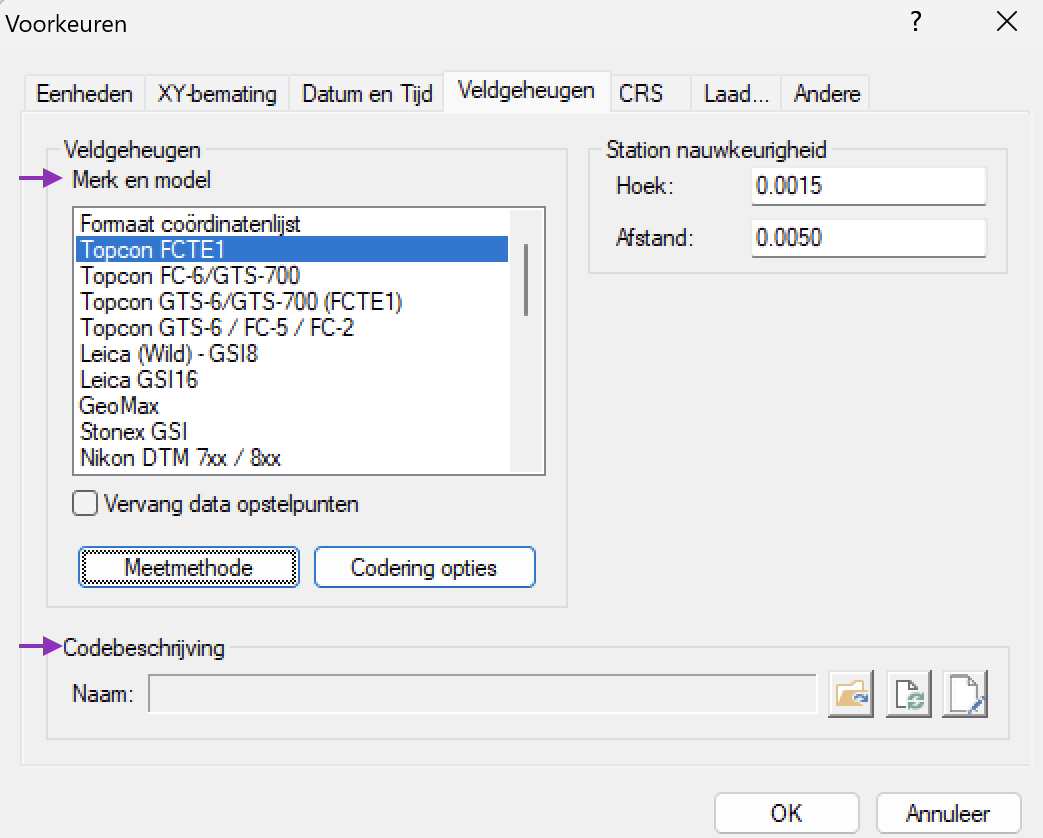

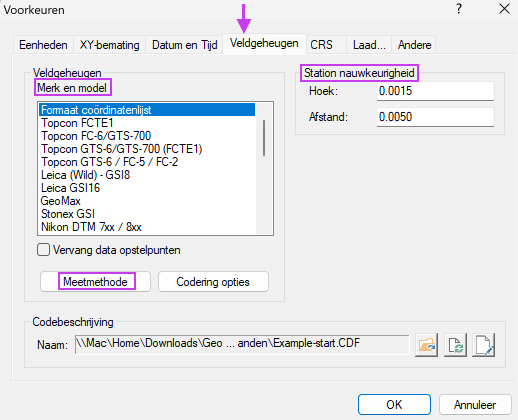

1. Ga naar Instellingen > Voorkeuren > Veldgeheugen

2. Kies bij Merk en model het juiste toestel of formaat

De lijst bevat zowel toestel-specifieke formaten als algemene formaten.

• Kies een toestel (bv. Topcon, Leica, …) als je met een specifiek meettoestel werkt
• Kies Formaat coördinatenlijst voor een generiek CSV/TXT-bestand

3. Bevestig je keuze.

Wat je hier kiest: Bepaalt het bestandsformaat waarin meetdata wordt gelezen en geschreven.
- Het bestandsformaat van je meettoestel
- Hoe Pythagoras data importeert en exporteert

Voor de meeste toepassingen volstaat het om enkel het juiste merk en model te kiezen. De andere instellingen gebruik je alleen in specifieke workflows, zoals veldcodering of afwijkende meetmethodes.

Optionele instellingen alleen aanpassen wanneer het veldbestand of toesteltype dat vereist

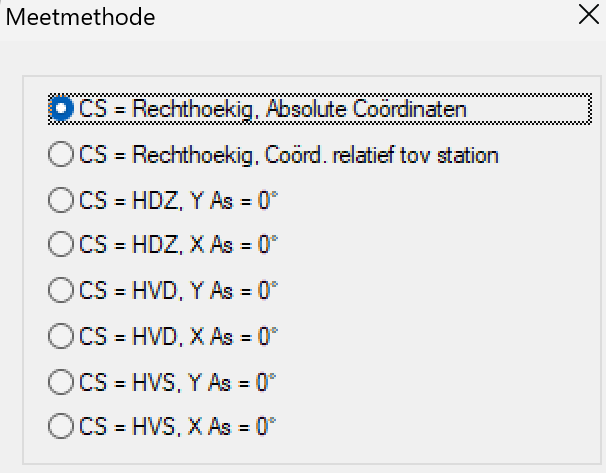

• Meetmethode
Bepaalt hoe coördinaten in het veldbestand worden geïnterpreteerd.

• Rechthoekig (absolute coördinaten) → standaard gebruik
• Andere opties → afhankelijk van meetmethode (hoek/afstand, stationgericht)

Gebruik de instelling die overeenkomt met je meettoestel en exportinstellingen.

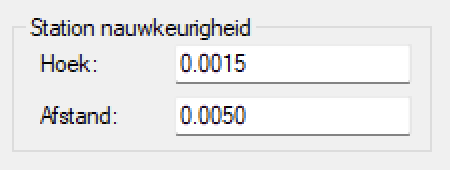

• Station nauwkeurigheid
Stelt de nauwkeurigheid van het meettoestel in. Deze waarden worden gebruikt bij berekeningen, zoals controle van meetfouten. Gebruik hiervoor de waarden uit de specificaties van je toestel.

• Hoek → nauwkeurigheid van hoekmetingen
• Afstand → nauwkeurigheid van afstandsmetingen

Werken met veldcodering (optioneel)

Wil je meetdata automatisch laten omzetten naar lijnen, symbolen en objecten?

Dan werk je met veldcodering.

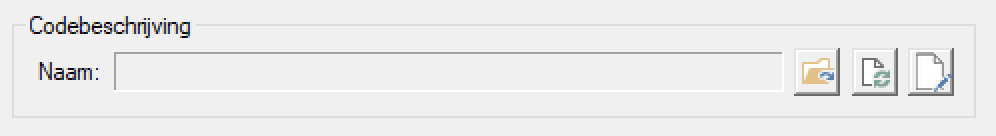

Zie: Veldcodering instellen (CDF)

Vervang data opstelpunten
Bepaalt of bestaande opstelpunten worden overschreven bij het importeren van nieuwe meetdata.
