Puntenwolk importeren in Pythagoras

Leer hoe je verschillende puntenwolkformaten in Pythagoras kunt importeren. Dit artikel legt uit welke bestandstypen worden ondersteund en hoe het importproces verloopt.

Ondersteunde puntenwolkformaten

Pythagoras kan direct een breed scala aan puntenwolkbestanden importeren:

WERKWIJZE

Puntenwolk importeren

1. Ga naar Bestand > Importeer > Puntenwolk...

2. Selecteer het bestand en klik op Open.

3. Controleer de instellingen in het Voer parameters in venster:

   • Voor tekstbestanden (TXT, PTS, XYZ): controleer de automatische detectie.

   • Voor LAS, LAZ of E57: de parameters zijn vooraf ingevuld.

4. Kies waar je het PPC-bestand wilt opslaan.

5. Klik op OK om te importeren.

RESULTAAT

Je puntenwolk is succesvol geconverteerd naar een PPC/PPCH-bestand en toegevoegd aan het project. Het bestand is geoptimaliseerd voor snelle verwerking in Pythagoras.

Invoer parameters

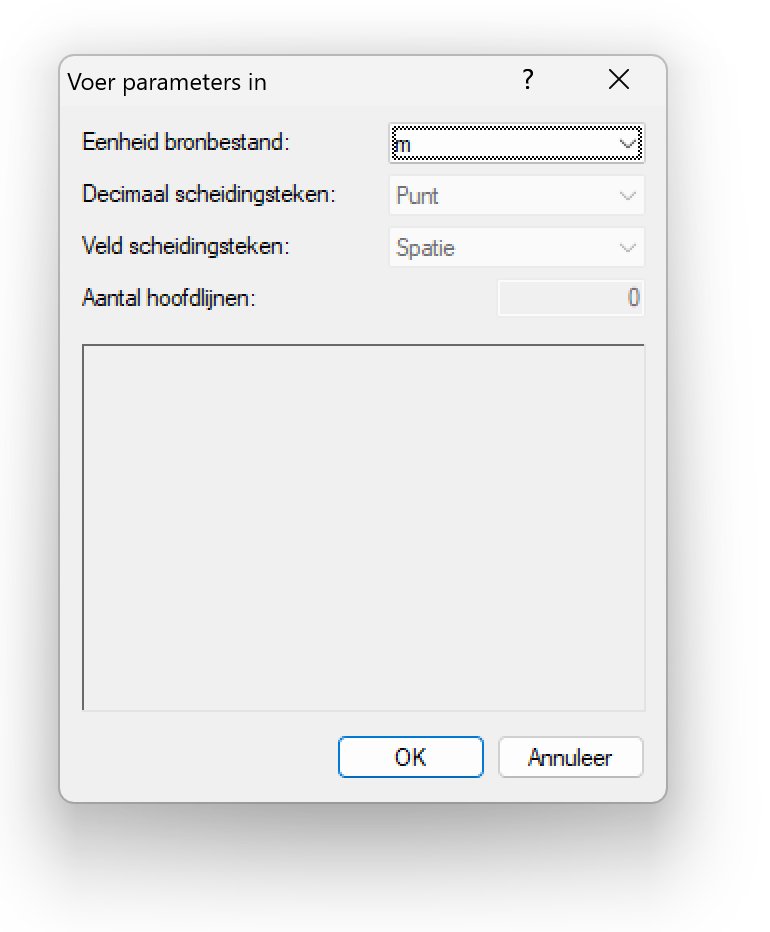

Bij het importeren opent Pythagoras het dialoogvenster Voer parameters in. Pythagoras detecteert automatisch het bestandstype en vult de parameters in.

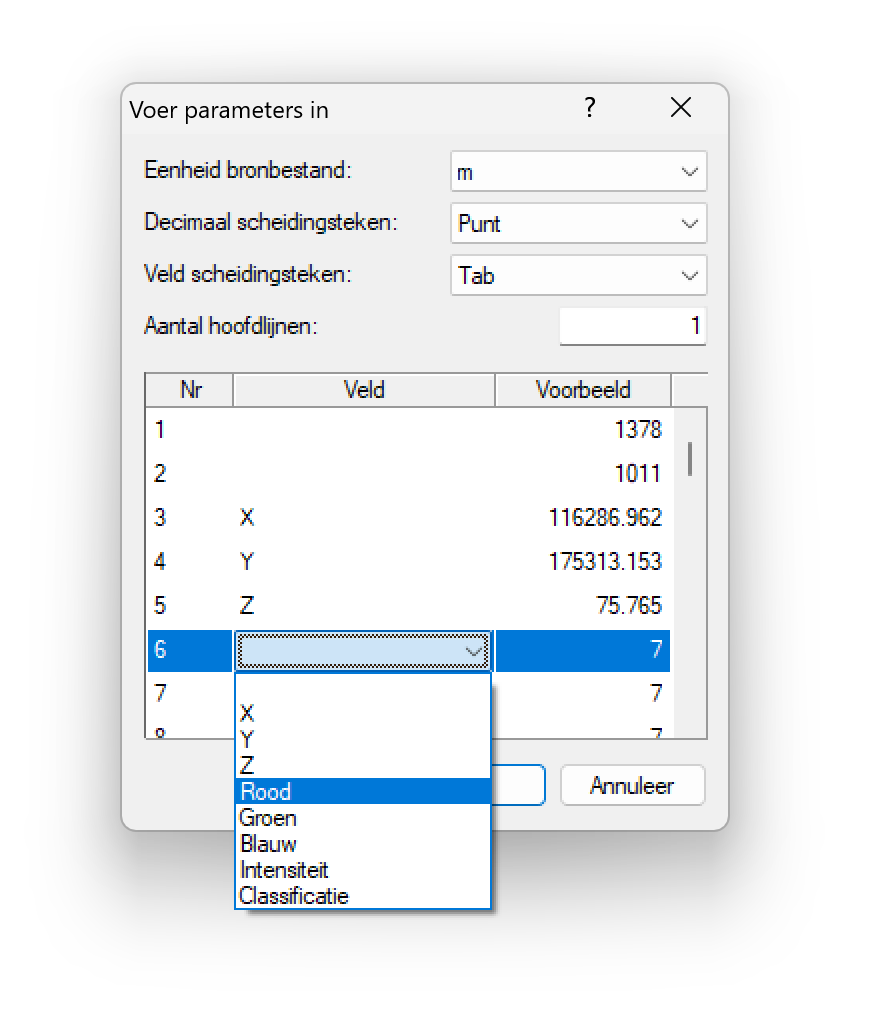

Voor tekstbestanden (TXT, PTS, XYZ)

Pythagoras herkent automatisch de kolommen en vult de parameters in.

Je kunt de instellingen aanpassen indien nodig:

• Eenheid van bronbestand (meter, voet, …)
• Decimaalteken (komma of punt)
• Scheidingsteken (spatie of tab)
• Aantal kopregels (te negeren bovenaan)
• Kolomtoewijzing (X, Y, Z, Intensiteit, Rood, Groen, Blauw)

Voor gestructureerde formaten (LAS, LAZ, E57, PPC, PC15)

Deze bestanden bevatten al interne veldinformatie.

De parameters worden automatisch ingevuld en zijn grijs weergegeven.

Geen handmatige aanpassingen nodig.

PPC/PPCH-bestandsformaat

Bij import wordt de puntenwolk geconverteerd naar het interne formaat van Pythagoras: Pythagoras Point Cloud File.

Voor 2021

- Bestanden worden opgeslagen als .ppc

- Het PPC-bestand is extern en moet worden meegestuurd bij het delen van het project

Vanaf 2021

- Bestanden worden opgeslagen als .ppch met bijbehorende map

- Zowel het bestand als de map zijn vereist

- Snellere toegang en verwerking

Belangrijkste eigenschappen (PPC en PPCH):

• Externe opslag: deel altijd het PPC/PPCH-bestand (en map) met de tekening

• Verliesvrije compressie: gemiddeld 20% van de oorspronkelijke grootte

• Interne sortering voor snelle toegang

Wat er veranderde in 2021:

• Het onderscheid tussen 2.5D en 3D puntenwolken is vervallen

• Alle puntenwolken worden op dezelfde manier geïmporteerd

• Pythagoras kiest automatisch welke punten voor elke berekening worden gebruikt

VIDEO

De onderstaande video toont stap voor stap hoe je een puntenwolk importeert in Pythagoras 2021 en latere versies:
