Fouten oplossen na GRB-controle

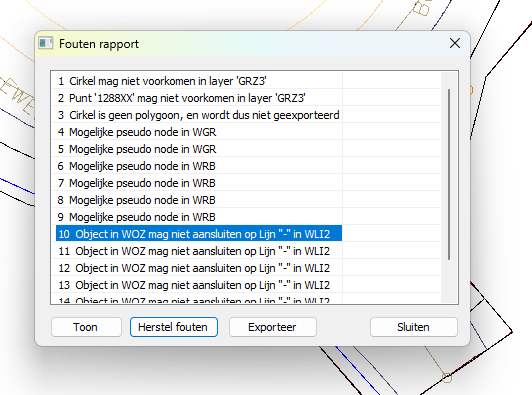

Na het uitvoeren van Controle tekening verschijnen eventuele fouten in het Fouten rapport.

Vanuit dit rapport kan je:

• Fouten bekijken en manueel oplossen: met Toon lokaliseer je een fout in de tekening. Vervolgens kan je het betrokken object zelf aanpassen.

• Fouten automatisch oplossen: met Herstel fouten bekijk je de voorgestelde oplossingen en kies je welke ingreep de macro uitvoert.

• De foutenlijst exporteren: met Exporteer bewaar je de lijst als txt-bestand om die later te raadplegen of met een collega te delen.

Een fout automatisch oplossen

Met Herstel fouten open je een herstelvenster. Onder Voorstel vind je de beschikbare ingrepen voor de geselecteerde fout.

Gebruik deze aanpak wanneer:

• de macro een geldige oplossing aanbiedt

• je meerdere gelijkaardige fouten snel wil oplossen

WERKWIJZE

1. Selecteer een fout in het Fouten rapport.

2. Klik op Herstel fouten.





3. Bekijk de voorgestelde oplossingen.

4. Vink de gewenste ingreep aan en vul eventuele bijbehorende instellingen in.
   TIP: Gebruik de optie Op alles om dezelfde oplossing toe te passen op meerdere fouten.

• Gebruik Volgende en Vorige om binnen het herstelvenster door de fouten te bladeren.
• Met Toon lijst keer je terug naar het Fouten rapport.

• Plus en min laat je toe in of uit te zoomen in de tekening.

Een fout bekijken en manueel oplossen

Gebruik deze aanpak wanneer:

• er geen automatische oplossing beschikbaar is

• je zelf wil bepalen hoe de fout opgelost wordt

WERKWIJZE

1. Selecteer een fout in het Fouten rapport.

2. Klik op Toon om de fout in de tekening te bekijken.

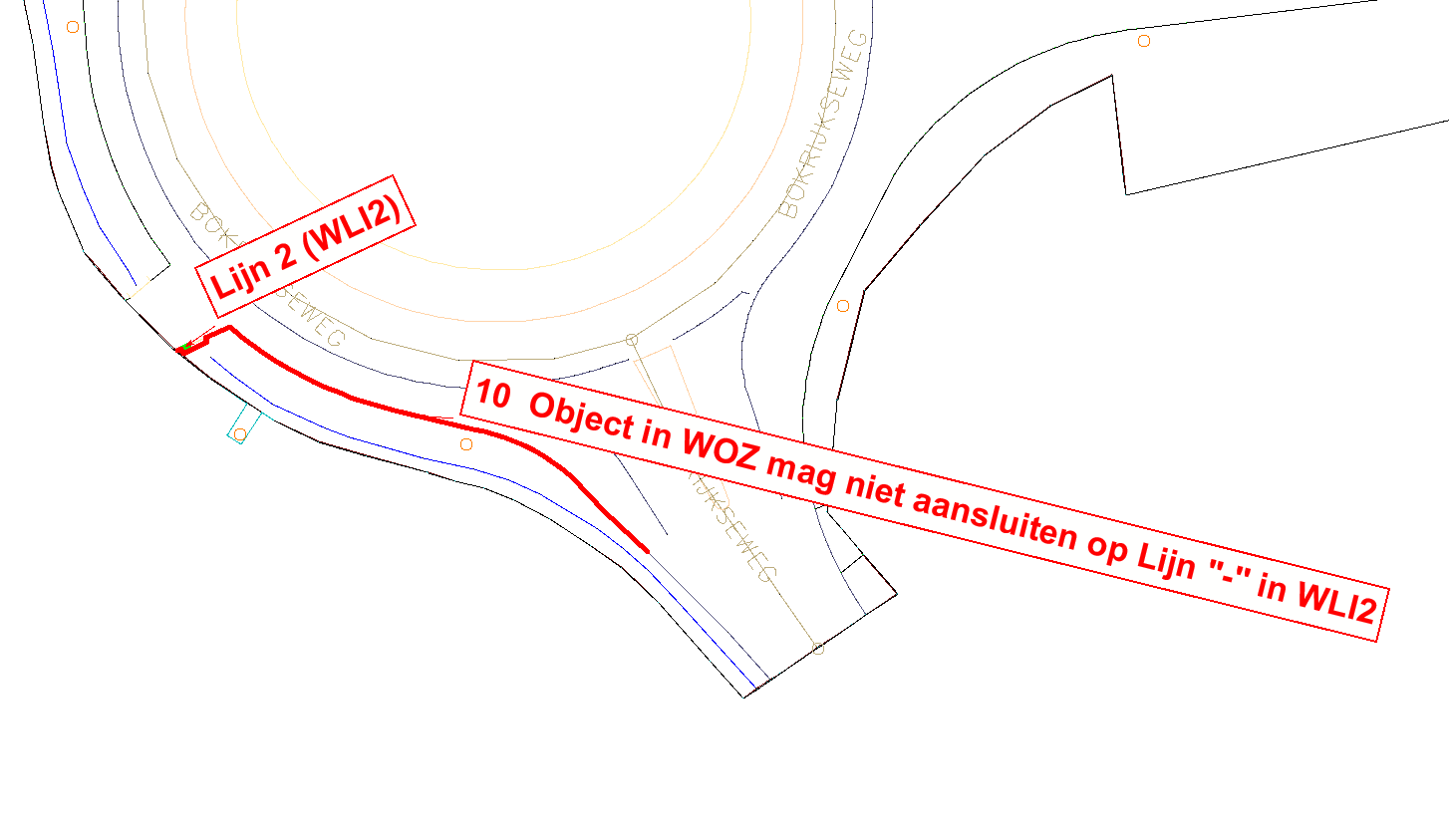

   Pythagoras zoomt in op de fout en toont deze centraal in het tekenvenster.
   Linksonder in de statusbalk lees je ook de beschrijving zoals in het foutenrapport.

3. Pas de geometrie, layer of het object aan in de tekening.

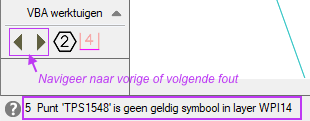

4. Gebruik de pijltjes in de werkbalk VBA werktuigen om de vorige of volgende fout in de tekening te bekijken.


Ga naar GRB-skelet Export en Controle > Toon foutenlijst om terug te keren naar het Fouten rapport.

De foutenlijst wordt niet automatisch bijgewerkt na aanpassingen. Voer Controle tekening opnieuw uit om te zien welke fouten nog overblijven.

RESULTAAT

Je hebt alle fouten in de tekening bekeken en opgelost, zodat de tekening voldoet aan de GRB-vereisten en klaar is voor export.

GRB-skelet Controle: tips en tricks

Bij het uitvoeren van een GRB-skeletcontrole met de macro in Pythagoras kunnen bepaalde fouten of situaties regelmatig terugkomen. Op basis van veelvoorkomende vragen in support-mails verzamelden we hieronder een aantal praktische tips en inzichten om de controle vlotter te laten verlopen.

1. Controle goed voorbereiden

• Zorg dat je alle symbolen en CDF-bestanden correct geïnstalleerd hebt zoals beschreven in de installatiehandleiding.

• Gebruik de juiste header en het juiste GRB-bestek, aangepast aan het project.

• Werk bij voorkeur in een kopie van de originele tekening om ongewenste aanpassingen te vermijden.

2. Veelvoorkomende meldingen en hoe ze te interpreteren

• 'Lijn mag niet voorkomen in layer': dit betekent dat je objecttype (bv. lijn) niet thuishoort in de gedefinieerde laag. Controleer de bestekspecificaties.

• 'Symbolen met ongeldige oriëntatie': de meeste symbolen moeten oriëntatie 0 hebben. Dit kan je snel aanpassen via het herstelvoorstel.

• 'Foutieve tekstgrootte' of 'verkeerde alignering': dit komt vaak voor bij huisnummers of straatnamen. Let op bij kopiëren/plakken of manuele plaatsing.

3. Controlevenster gebruiken

• Activeer alleen de relevante skeletonderdelen (bv. enkel de kern of enkel waterbeheer) voor een snellere controle.

• Gebruik de knoppen Vorige / Volgende of Toon foutenlijst om overzicht te behouden.

• Zet ‘Herstel’ aan om fouten onmiddellijk te laten corrigeren, of los ze handmatig op indien nodig.

4. Nuttige hulpmiddelen in het menu

• Toon polylijnen: handig om te controleren of lijnstukken correct gekoppeld zijn voor export.

• Straatnamen en Positie huisnummer: helpen je bij correcte plaatsing volgens GRB-regels.

• Verwijder tips: handig na controle om de tekening op te schonen voor export.

5. Controle mislukt of vreemd resultaat?

• Controleer of de GRZ3-zone correct gedefinieerd is met polygonen.

• Kijk na of alle elementen in de correcte layer staan en of je geen extra (ongebruikte) lagen meesleept.

• Herstart Pythagoras en voer de controle opnieuw uit in een nieuw opgeslagen bestand.

Voor structurele fouten of onduidelijkheden, neem gerust contact op met onze supportdienst. Voeg indien mogelijk de tekening en een korte toelichting toe.

Typische fouten:

• verkeerde layer of symbool

• lijnen die niet correct aansluiten

• objecten buiten de GRB-zone

• foutieve tekst of oriëntatie
