Berekening > Veelhoeksmeting > Gesloten...

Een gesloten veelhoeksmeting berekenen

Gebruik Berekening > Veelhoeksmeting > Gesloten... om een gesloten traverse te berekenen. Pythagoras berekent op basis van gekende punten, gemeten hoeken en lengtes hierbij de coördinaten van de traversepunten, de precisie en de sluitfouten.

WERKWIJZE

Open het grondplan waarin je de veelhoeksmeting wilt berekenen.

Controleer of de gekende punten al in de tekening aanwezig zijn.

Staat de meting nog niet in de tekening, importeer dan eerst de juiste gegevens:

• gebruik Bestand > Importeer > Coördinatenlijst voor een bestand met puntnummer, X, Y, Z en eventueel code;
• gebruik Bestand > Importeer > Veldgeheugen alleen wanneer je een veldgeheugen- of totaalstationbestand wilt inlezen en de toestel-/formaatinstellingen nodig zijn.

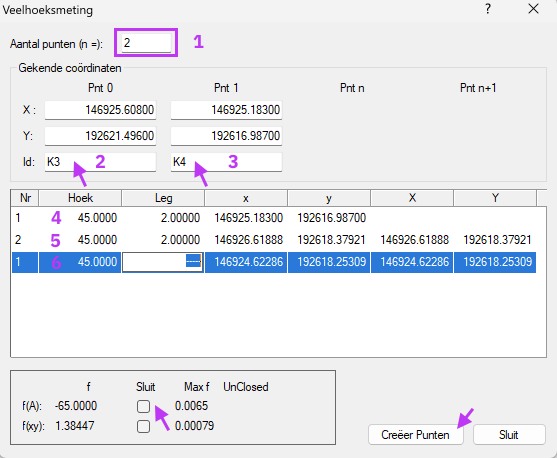

Ga naar Berekening > Veelhoeksmeting > Gesloten....

1. Vul bij Aantal punten (n =) het aantal punten van de veelhoeksmeting in.
2. Vul de gekende punten in:
   • Pnt 0: referentiepunt voor de oriëntatie van het startpunt.
   • Pnt 1: startpunt van de traverse.
   • Pnt n: eindpunt van de traverse.
   • Pnt n+1: referentiepunt voor de oriëntatie van het eindpunt, wanneer dit van toepassing is.
3. Bestaan deze punten al in de actieve tekening, vul dan hun puntnummer in bij Id. Pythagoras vult de coördinaten automatisch aan.
4. Vul in de tabel de traversegegevens in, van het eerste punt tot het laatste punt:
   • Hoek: de gemeten hoek of richting.
   • Leg: de gemeten lengte of afstand.

Controleer de tussenresultaten in de tabel. Zodra de nodige gegevens zijn ingevuld, berekent Pythagoras de coördinaten van de traversepunten.

Controleer onderaan het venster de sluitinformatie, zoals de hoeksluitfout, XY-sluitfout en maximale fout.

Gebruik de aankruisvakken Sluit om het effect van de sluiting op de berekende coördinaten te controleren.

Klik op Creëer Punten om de berekende traversepunten in de tekening aan te maken.

RESULTAAT

De punten van de gesloten veelhoeksmeting worden berekend en in het grondplan aangemaakt. De sluitfouten en het effect van de vereffening zijn zichtbaar in het venster.

OPMERKING
Een coördinatenlijst volstaat niet om een gesloten veelhoeksmeting te vereffenen. Voor Berekening > Veelhoeksmeting > Gesloten... zijn ook de ruwe traversegegevens nodig, zoals de volgorde van de traverse, hoeken/richtingen en lengtes.
