Hoe een lijnstijl creëren

Gewijzigd op Wo, 2 Apr om 10:17 AM

Een lijnstijl maken

Pythagoras biedt de mogelijkheid om je eigen symbolen, lijnstijlen en patronen aan te maken. Eenmaal aangemaakt, kan je deze toekennen aan elk punt, lijn of polygoon in een tekening (niet mogelijk in de LITE-bundel).



WERKWIJZE


1. Teken de lijnstijl

  • Teken één segment van de lijnstijl op de gewenste grootte met lijnen, bogen, cirkels, polygonen en tekst (geen polylijnen).
  • De eigenschappen zoals lijndikte, polygoonpatroon en kleur zullen worden overgenomen in het symbool. Als alle elementen van het symbool dezelfde kleur hebben, kan je later bij gebruik een willekeurige kleur toekennen.



2. Voeg twee hotspots toe

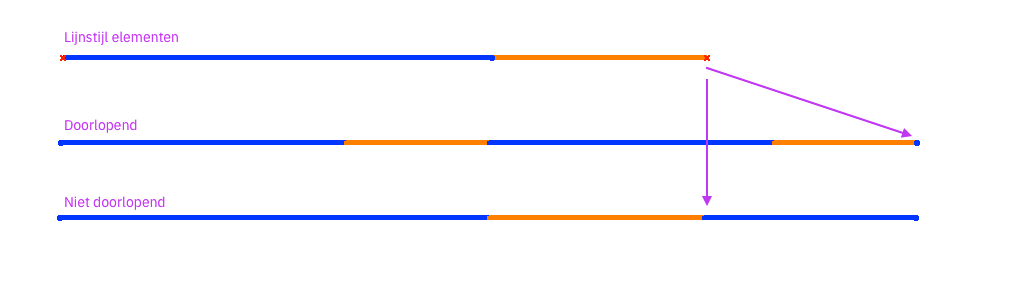

De hotspots van een lijnstijl vormen het begin- en eindpunt van het segment dat herhaald wordt.


  • Plaats een Punt waar je lijnstijl start en een punt waar je stijl eindigt.
  • Voor beide punten, ga naar Bewerk object.
  • Verander de Stijl naar Hotspot. Klik op OK.


3. Selecteer alle elementen

  • Selecteer alle symbool elementen inclusief beide hotspots (maximaal ca. 64000 elementen).



4. Creëer symbool

  • Ga naar menu Instellingen > Symbolen> Creëer > Lijnstijl... .
  • In het venster Lijnstijl kies je de gewenste Eigenschappen en geef je het symbool een groeps- en een symboolnaam. Symbolen kunnen ofwel in de bibliotheek geplaatst worden ofwel in de actieve tekening.
  • Klik op de knop OK.


Met deze stappen kun je eenvoudig je eigen lijnstijlen maken en gebruiken in Pythagoras door bij de stijl eerst de Groep te kiezen en vervolgens Symbool.
