Beheer lagen  Ctrl+L

Lagen en laaggroepen

Lagen zijn dé manier om structuur aan te brengen in je tekening. Denk aan lagen als transparante vellen die bovenop elkaar liggen. Je bepaalt zelf wat zichtbaar is, wat beschermd is, en waar je op werkt.

Pythagoras ondersteunt tot 4095 lagen per bestand. Elke laag krijgt een naam en kan afzonderlijk of in groepen worden beheerd. Bij kopiëren, importeren of exporteren raden we aan om met een vaste laagstructuur te werken. Zo voorkom je verwarring en hoef je geen lagen te hernoemen bij het combineren van tekeningen (lees ook: Werken met Prototypes).

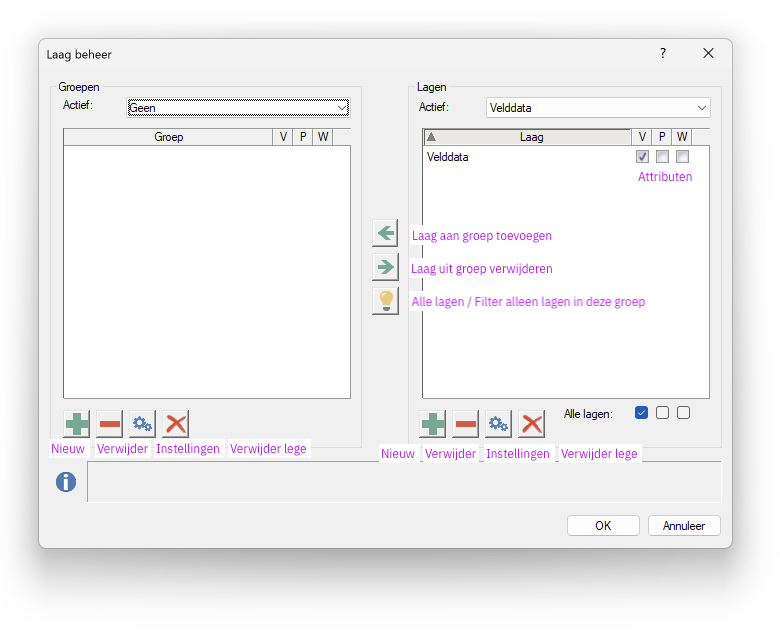

Wat kun je doen in Laagbeheer?

• Lagen zichtbaar of onzichtbaar maken (V - visible)

• Lagen beschermen tegen wijzigingen (P - protected)

• Lagen instellen als 'Wallpaper' – zichtbaar, maar niet selecteer- of bewerkbaar (W)

• Lagen actief maken (de laag waarin nieuwe objecten komen)

• Lagen groeperen voor beter overzicht

• Lege lagen automatisch verwijderen

• Schaalafhankelijke zichtbaarheid instellen

Actieve laag of groep

Gebruik het dropdown-menu rechtsboven om te kiezen welke laag actief is voor het tekenen.

Attributen

Per document kunnen lagen of groepen de volgende attributen krijgen:

• V - Visible - Zichtbaar: Bepaalt of de laag getoond wordt in de tekening.

• P - Protected - Beschermd: De laag is zichtbaar, maar objecten kunnen niet worden aangepast of verwijderd.

• W - Wallpaper: De laag is alleen passief zichtbaar; objecten zijn niet selecteerbaar en niet bewerkbaar.

Groepen gebruiken

In grote projecten is het handig om lagen te groeperen. Hiermee kun je in één keer meerdere lagen zichtbaar maken, beschermen of als wallpaper instellen.

Lagen aan een groep toevoegen

1. Klik links op + (de knop Nieuw)om een nieuwe groep te maken.

2. Geef de groep een naam.

3. Selecteer rechts de lagen die je wil toevoegen.

4. Klik op de pijl naar links om de lagen aan de groep toe te voegen.

Een laag kan in meerdere groepen zitten, of in geen enkele.

Filter: Je kan filteren op een specifieke groep door 'Alle lagen / alleen lagen in deze groep' te selecteren.

Wanneer je een attribuut toepast op een groep (zichtbaar, beschermd, wallpaper), dan geldt dit automatisch voor alle lagen in die groep.

Instellingen voor schaalafhankelijke zichtbaarheid

Je kunt instellen dat een laag enkel zichtbaar is tussen bepaalde zoomniveaus. Zo blijft je tekening overzichtelijk.

Bijvoorbeeld:

• Toon tussen 1:10.000 en 1:5.000 → handig bij stadsplannen of kaarten met veel detail.

Let op: als je een schaalafhankelijke laag actief maakt om nieuwe objecten te tekenen, wordt die beperking tijdelijk genegeerd. Zo verdwijnen nieuwe objecten niet meteen na het tekenen.

Verwijder lege lagen of groepen

Deze knoppen onderaan laten je snel lege lagen of groepen opruimen.
Voorwaarde: de actieve laag mag geen lege laag zijn.

Tips voor efficiënt laagbeheer

• Gebruik duidelijke laagnamen.

• Kies vaste kleuren per type laag.

• Documenteer je laagstructuur.

• Standaardiseer het gebruik van lagen om fouten te vermijden bij het kopiëren/plakken of importeren/exporteren tussen tekeningen.  Lees ook: Werken met prototypes
