Manuele herclassificatie van puntenwolken in 3D

Voor een nauwkeurigere verwerking van puntenwolken introduceert Pythagoras een verbeterde workflow waarmee je automatische classificaties eenvoudig kunt overschrijven.

WERKWIJZE

Profiel openen in 3D

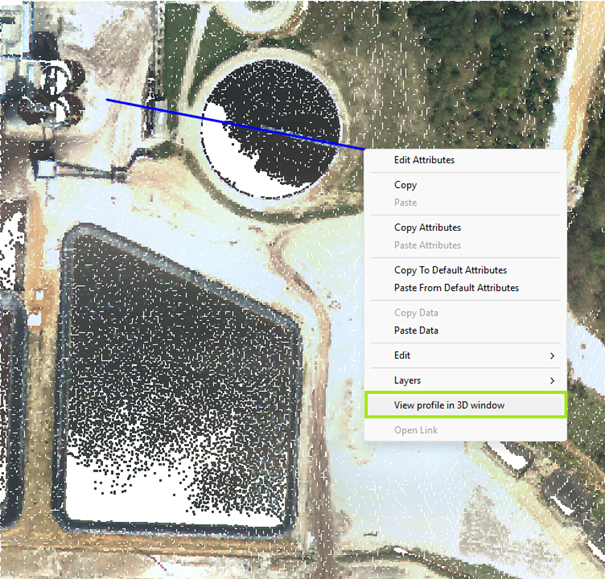

Teken een lijn in de puntenwolk in de 2D-omgeving.
Selecteer de lijn.
Klik met de rechtermuisknop en kies Bekijk profiel in 3D-weergave.

Afbeelding met tekst, kaart, schermopname

Automatisch gegenereerde beschrijving

Het 3D-venster opent automatisch en toont de puntenwolk als een orthogonaal geprojecteerd profiel.
De standaard snedediepte bedraagt 1 meter.

Afbeelding met tekst, schermopname, Perceel, lijn

Automatisch gegenereerde beschrijving

Punten selecteren en herclassificeren

Dankzij deze methode kun je specifieke gebieden nauwkeurig selecteren en handmatig de classificatie aanpassen:

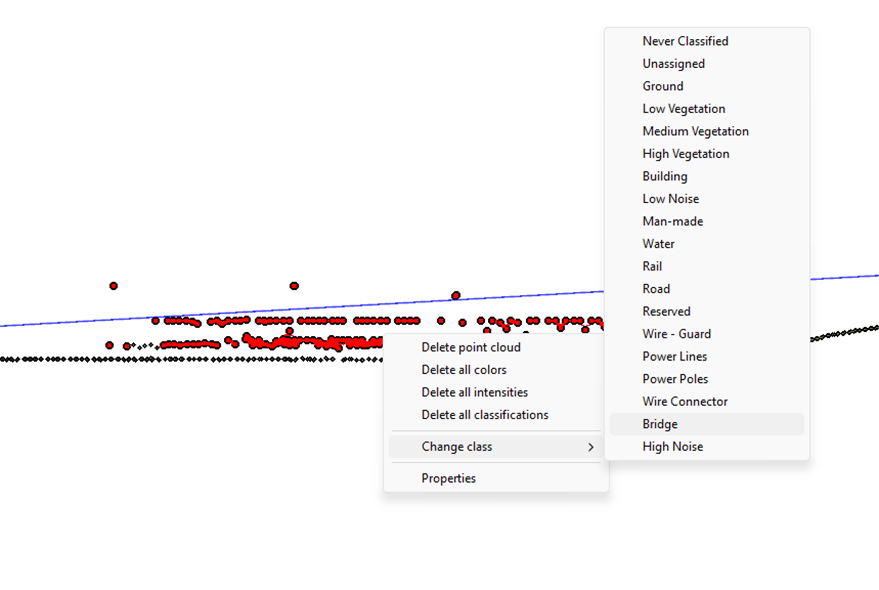

Gebruik de beschikbare selectietools om de punten te selecteren waarvan je de classificatie wil aanpassen.
Klik met de rechtermuisknop op de selectie.
Kies de gewenste klasse uit de lijst.

De nieuwe classificatie wordt onmiddellijk toegepast.

Controle van het resultaat

Je kunt de aanpassingen eenvoudig controleren door de puntenwolk in te kleuren op basis van classificatie.

RESULTAAT

Je hebt specifieke delen van de puntenwolk manueel hergeclassificeerd in het 3D-venster, waardoor automatische classificaties verfijnd en gecorrigeerd worden met maximale controle en nauwkeurigheid.
