Omtrek van een cirkel annoteren

In Pythagoras kan je de omtrek van een cirkel niet rechtstreeks annoteren. Door een polygoon te gebruiken in plaats van een cirkel, wordt het wel mogelijk om de totale lengte (de omtrek) als annotatie toe te voegen.

1. Teken een polygoon over de cirkel

• Teken een polygoon met Creëer polygoon door in de cirkel te klikken.

Dit object zal dienen als basis voor de lengte-annotatie.

2. Stel de annotatie in via de standaardinstellingen

• Ga naar Standaardinstellingen werkbalk

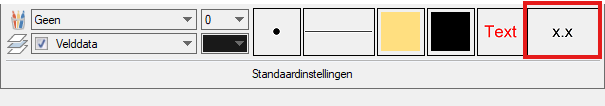

• Klik op Wijzig standaardkenmerken voor nieuwe annotaties (het meest rechtse vakje)

In het venster Standaardkenmerken: Annotatie

• Klik op Annotatie functies

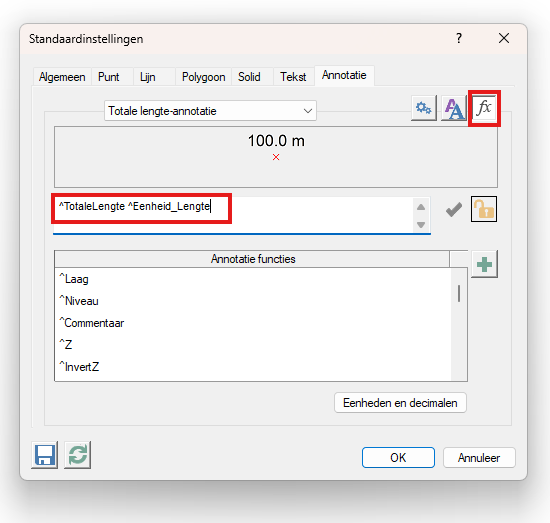

• Voeg de annotatie ‘Totale lengte’ toe aan de actieve annotaties.

• Pas de instellingen aan zoals gewenst:

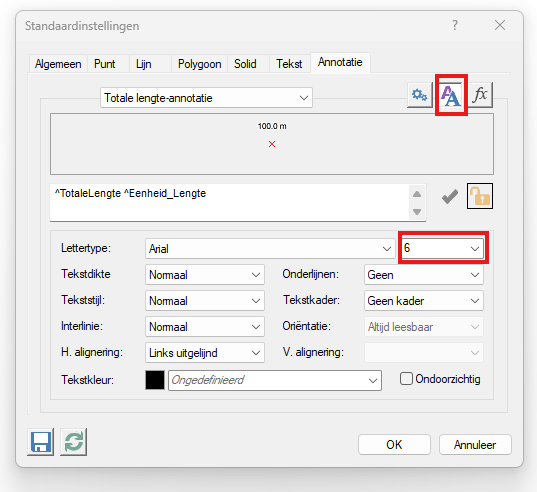

• Klik op Tekst kenmerken
• Pas de instellingen aan zoals gewenst:

                Gebruikte schaal: 1/50

                Gebruikte Fontgrootte: 6

Als alles naar wens staat ingesteld kan je linksbeneden op het diskette-icoon klikken zodat dit wordt opgeslagen als een systeeminstelling.

RESULTAAT

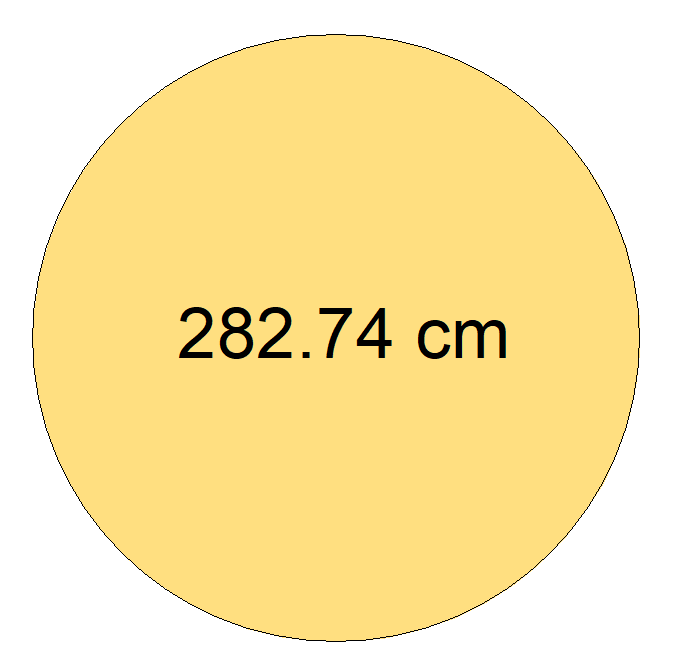

Als je vervolgens deze annotatie gebruikt op de polygoon dan krijg je het volgende resultaat:

TIP

Het is ook mogelijk om een cirkel te converteren naar een polylijn via het rechtermuisknop-menu > bewerken > converteer naar polylijn.

Aangezien een polylijn een gedefinieerd begin- en eindpunt heeft is het mogelijk om hierop de Totale lengte-annotatie toe te passen.
