Coördinaten van een tekening omzetten naar een ander CRS

Met het commando Transformeer naar een Coördinatenreferentiesysteem kan je een volledige tekening omzetten naar een ander coördinatenreferentiesysteem (CRS). Pythagoras berekent daarbij nieuwe coördinaten voor alle objecten zodat de tekening correct gepositioneerd blijft in het gekozen CRS.

Dit commando gebruik je wanneer je een bestaande tekening definitief wil omzetten naar een ander coördinatenstelsel, bijvoorbeeld van Lambert 72 naar Lambert 2008.

WERKWIJZE

Dit commando is alleen beschikbaar als de tekening een actief CRS heeft. Zie CRS kiezen voor een tekening.

• 1. Ga naar Berekening > Transformatie > naar ander CRS... .

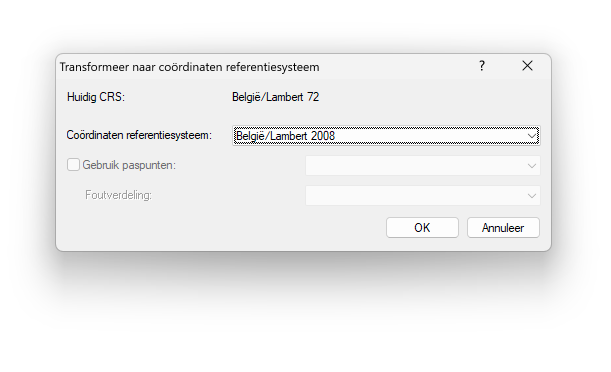

  In het dialoogvenster Transformeren naar coördinaten referentiesysteem zie je het Huidig CRS van de tekening.



• 2. Kies bij Coördinaten referentiesysteem het CRS waarnaar je de tekening wil omzetten.
  (bijvoorbeeld België / Lambert 2008). Staat het CRS niet in de lijst, zie CRS ontbreekt.



• 3. Klik op OK.



Pythagoras berekent nieuwe coördinaten voor alle objecten in de tekening.

Gebruik eventueel paspunten

1. Schakel Gebruik paspunten in wanneer je een lokale transformatie wil uitvoeren.

2. Kies de gewenste paspuntenset en methode voor foutverdeling.

RESULTAAT

De volledige tekening is omgezet naar het gekozen CRS. Alle objecten hebben nieuwe coördinaten volgens het doel-coördinatenreferentiesysteem.

Je gebruikt dit commando bijvoorbeeld wanneer:

• een tekening oorspronkelijk in Lambert 72 staat en je ze definitief wil omzetten naar Lambert 2008

• je een lokale meting wil transformeren naar een nationaal CRS

• je een paspunten-transformatie wil toepassen op bestaande data

Zie ook Een bestand importeren met een verschillend CRS om gegevens tijdens de import te transformeren zonder het document-CRS te wijzigen.
