De interface van Pythagoras

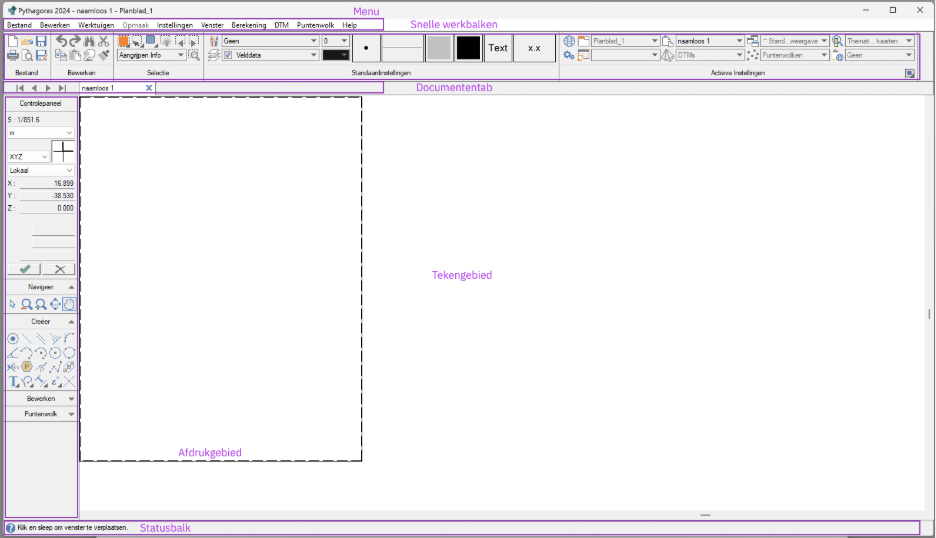

In dit artikel krijg je een overzicht van de opbouw van de Pythagoras-interface. Je leert waar je welke functies vindt.

De menubalk

De menubalk staat bovenaan het scherm.

De beschikbare menu’s kunnen verschillen:

• afhankelijk van de actieve module

• afhankelijk van een actieve macro

  Gebruik de menubalk voor uitgebreide of minder frequente functies.

De snelle werkbalken

Onder de menubalk vind je de snelle werkbalken.

Hier krijg je directe toegang tot veelgebruikte functies, gegroepeerd per thema:

Bestand, Bewerken, Selectie, Standaardinstellingen, Actieve instellingen:

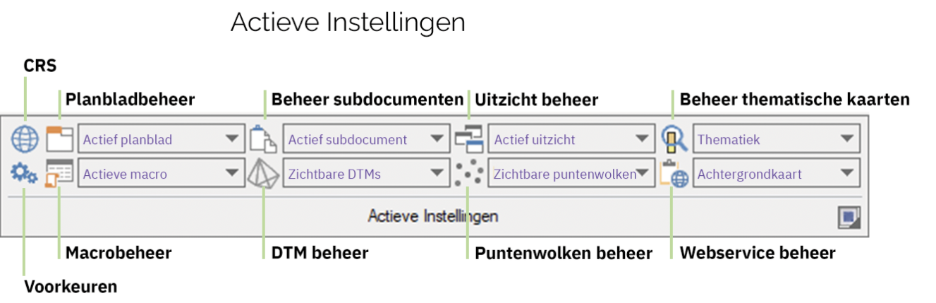

Actieve instellingen

De werkbalk Actieve instellingen toont welke onderdelen momenteel actief zijn in je tekening.

Documententab

Boven het tekengebied zie je de documententabbladen.

Hier kan je:

• wisselen tussen open tekeningen

• meerdere projecten tegelijk openen

• snel navigeren zonder vensters te minimaliseren

Elke tab vertegenwoordigt één open document.

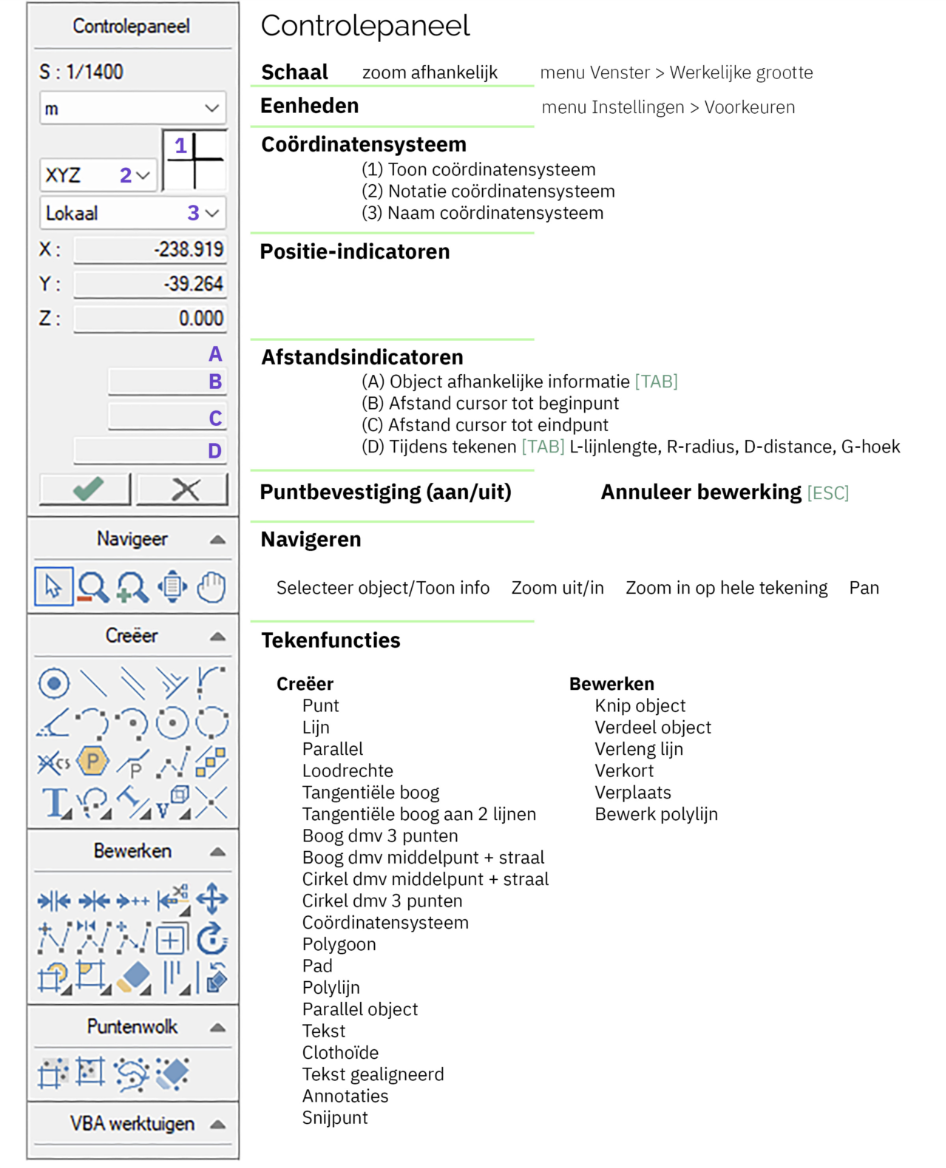

Het controlepaneel en de gereedschappen

Aan de linkerzijde van het scherm vind je het controlepaneel en de gereedschappen.

In het controlepaneel zie je tijdens het tekenen hier directe feedback.

Het tekengebied

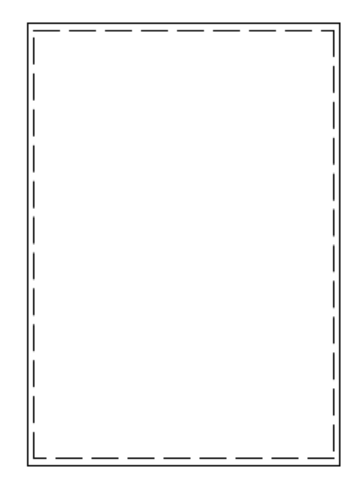

Het tekengebied is het centrale werkvlak. Dit is de ruimte waarin je effectief tekent, modelleert en controleert. Hierin is de pagina (het afdrukgebied) zichtbaar.

De statusbalk

Onderaan het venster bevindt zich de statusbalk.

De statusbalk geeft contextgevoelige informatie tijdens het werken.

Je ziet hier onder andere:

• instructies bij actieve tekencommando’s

• meldingen bij invoer in het controlepaneel

• informatie over toetsencombinaties (bijvoorbeeld CTRL of SHIFT)

• voortgang van bepaalde processen
