Créer un plan de terrassement (avancé)

Un plan de terrassement permet de visualiser les zones de déblai et de remblai en comparant le terrain projeté au terrain existant. Dans Pythagoras, vous pouvez créer un MNT de différence, l'afficher à l'aide d'une coloration et annoter les différences d'altitude. La version néerlandaise précise que le résultat correspond à MNT1 − MNT2 : le déblai donne ainsi une valeur négative et le remblai une valeur positive.

ÉTAPE 1 : Créer le MNT de terrassement

Vous devez disposer d'un MNT du terrain existant et d'un MNT du terrain projeté.

1. Sélectionnez MNT > Combinaison de 2 MNT....

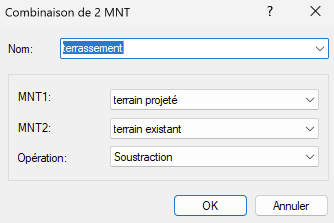

2. Dans la fenêtre Combinaison de 2 MNT, définissez :

- Nom : terrassement

- MNT1 : terrain projeté

- MNT2 : terrain existant

- Opération : Soustraction

3. Cliquez sur OK.

Un nouveau MNT est calculé. Chaque point représente la différence entre le terrain projeté et le terrain existant : MNT1 − MNT2.

Par exemple, si le terrain existant est à −1 m et le terrain projeté à 2 m, la différence est de +3 m de remblai. Si le terrain existant est à 2 m et le terrain projeté à 1 m, la différence est de −1 m de déblai. Pour le calcul des volumes d'un MNT, l'ordre des MNT est inversé.

ÉTAPE 2 : Créer une coloration déblai/remblai

La convention utilisée dans cet article est : - Déblai (-) : rouge - Remblai (+) : bleu

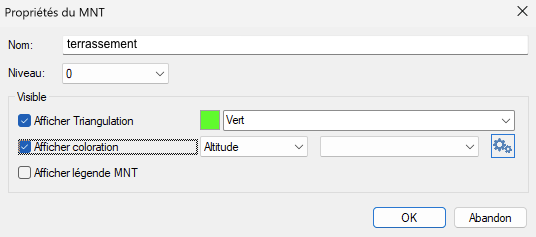

1. Ouvrez la fenêtre Propriétés du MNT du MNT de terrassement.

2. Activez Afficher coloration et ouvrez les paramètres de coloration.

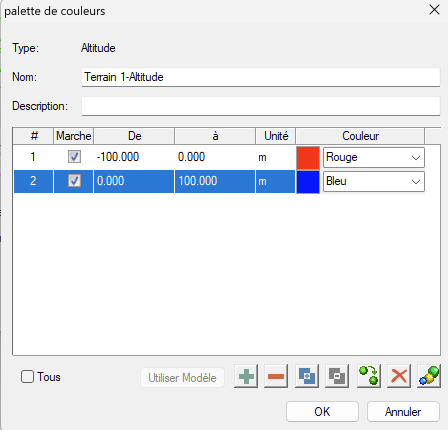

3. Dans la palette de couleurs, utilisez le type Altitude.

4. Définissez les classes de couleur : - valeurs négatives → Rouge - valeurs positives → Bleu

5. Cliquez sur OK.

6. Facultatif : désactivez Afficher Triangulation et activez Afficher légende MNT.

7. Cliquez sur OK.

RÉSULTAT

Les zones de déblai, où la différence est négative, apparaissent en rouge. Les zones de remblai, où la différence est positive, apparaissent en bleu.

ÉTAPE 3 : Annoter les différences d'altitude

Vous pouvez ajouter les différences d'altitude sous forme de texte. Les valeurs sont négatives dans les zones de déblai et positives dans les zones de remblai.

1. Sélectionnez Calcul > Grille....

2. Dans la fenêtre Grille :

- sélectionnez Points de grille ;

- activez Points dans MNT et sélectionnez le MNT de terrassement ;

- définissez l'Intervalle sur l'axe X et l'axe Y ;

- sélectionnez la Couche souhaitée.

3. Cliquez sur OK.

4. Sélectionnez tous les points de grille.

5. Cliquez sur l'outil Créer annotation Z.

RÉSULTAT

Le plan montre les zones de déblai et de remblai par coloration, avec les différences d'altitude annotées aux points de grille.
