Bibliotheekstijlen in Pythagoras

Gewijzigd op Di, 12 Aug om 3:25 PM

Symboolbeheer

Het symboolbeheer in Pythagoras CAD helpt je bij het organiseren, bewerken en beheren van je eigen symbolen, lijnstijlen en patronen in je tekeningen. Met deze functie kan je eenvoudig symbolen toevoegen, verwijderen, groeperen en aanpassen. Dit artikel legt uit hoe je optimaal gebruik maakt van het symboolbeheer.

Bibliotheekstijlen in Pythagoras

Je eigen bibliotheek, de bibliotheek stijlen, omvat symbolen, lijnstijlen en patronen die:

Bewerkbaar zijn (symbooleigenschappen)
Kunnen worden aangepast qua naam, groep en opslaglocatie
Kunnen worden gebruikt in alle tekeningen als ze in de bibliotheek staan

Let op: een stijl die in gebruik is in een openstaande tekening kan niet worden verwijderd of overschreven.

Symboolbeheer is toegankelijk via:

Menu Instellingen > Symbolen > Symboolbeheer
Rechtermuisknop op een symbool > Bewerk symbool (vanaf versie 2024)

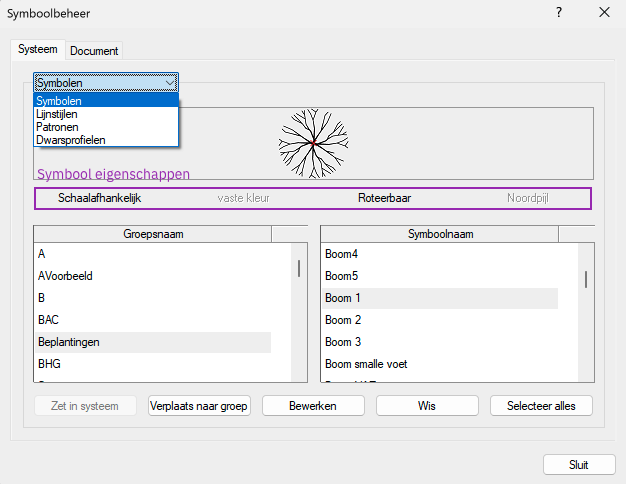

Wat kan je doen in het venster Symboolbeheer?

In het venster Symboolbeer kan je volgende handelingen uitvoeren voor symbolen, lijnstijlen en patronen:

Verplaatsen van document naar de systeem bibliotheek.
Groepsnaam veranderen. (alfabetische rangschikking)
Symboolnaam veranderen. (alfabetisch rangschikking)
Wis Een symbool verwijderen uit het document of de bibliotheek (mits ze niet gebruikt worden in een openstaand document).
Groepen beheren: Symbolen kunnen georganiseerd worden in groepen voor eenvoudig terugvinden en consistent gebruik.
Filter- en zoekfunctie: Snel een specifiek symbool vinden door de naam of groep te filteren.

Tip: gebruik duidelijke groepsnamen zoals ‘Kabels’, ‘Bebouwing’, ‘Verkeer’ om sneller te navigeren.

Bibliotheek versus Document

Ze kunnen op twee manieren opgeslagen worden:

Type	Beschikbaar in andere tekeningen?	Opslaglocatie
Systeem	Ja	de algemene bibliotheek `PYTHAGOR.LIB`
Document	Nee (enkel huidig project)	In het actieve `.PYT` bestand

Bibliotheek stijlen kunnen gebruikt worden in alle bestaande en nieuwe tekeningen en worden bijgehouden in het systeembestand: PYTHAGOR.LIB Gebruik de systeem-bibliotheek om stijlen projectoverschrijdend te maken.

Symbool eigenschappen

Eigenschappen kunnen per objecttype geactiveerd of gedeactiveerd worden:

Symbolen	Lijnstijlen	Patronen
Roteerbaar	/	/
/	/	Hoek
Schaalafhankelijk	Schaalafhankelijk	Schaalafhankelijk
Noordpijl	/	/
Vaste kleur	Vaste kleur	Vaste kleur
/	Doorlopend	/

In het venster Symboolbeheer zie je voor elk object welke eigenschappen actief zijn:

Zwart betekent: eigenschap is actief.
Grijs betekent: eigenschap is niet actief.

Je kan ze aanpassen via Bewerken zie Symbolen bewerken.

Schaal: schaalafhankelijk of schaalonafhankelijk

Schaalafhankelijk

Het object behoudt zijn reële afmetingen in functie van de schaal van het planblad (bijvoorbeeld 1/200).
Onafhankelijk van de schaalfactor (%).
Voorbeelden: rioolkolken, muurdiktes, voegpatronen.

Schaalonafhankelijk

Het object blijft visueel even groot, los van de ingestelde schaal.
Wordt beïnvloed door de schaalfactor (%).
Voorbeelden: een noordpijl of een symbool in een legenda.

Let op: er is een verschil tussen de schaal van een planblad (bijv. 1/500) en de schaalfactor (bijv. 50%).
De schaal bepaalt hoe een tekening afgedrukt wordt. De schaalfactor beïnvloedt enkel schaalonafhankelijke objecten, zoals symbolen of tekst.

Vaste kleur

Zwart = actief: het object behoudt altijd dezelfde kleur, ongeacht de kleur van de laag waarin het gebruikt wordt.

Grijs = niet actief: het object neemt de kleur over van de laag.

Gebruik vaste kleur als je wilt dat een object visueel altijd herkenbaar blijft, bijvoorbeeld voor infrastructuursymbolen of specifieke pictogrammen.

Voor specifieke eigenschappen, zie:

Symbool maken (puntstijl) – Een eigen symbool aanmaken en eigenschappen instellen

Lijnstijl maken – Werken met hotspots en herhalende patronen

Exporteren en importeren van symbolen

Menu Instellingen > Symbolen > Importeer / Exporteer systeemsymbolen

Symbolen exporteren: Opslaan als apart bestand om te delen of te hergebruiken.
Symbolen importeren: Externe symbolen toevoegen aan de bibliotheek (pythagor.lib).

Standaard stijlen in Pythagoras – Uitleg over vaste, niet-bewerkbare stijlen

Afdrukken
