Hoe objecten verschalen

Objecten kunnen in Pythagoras op verschillende manieren vergroot of verkleind worden door middel van een schaalfactor. Dit artikel onderscheidt twee types van schaalbewerkingen:

• Symmetrisch verschalen: gelijke schaal in X- en Y-richting

• Asymmetrisch verschalen: verschillende schaal in X- en Y-richting (alleen mogelijk bij Symbolen en Beelden)

Hieronder volgt per methode de correcte werkwijze.

Symmetrisch verschalen

Via schaalfactor (%)

Snel een selectie vergroten of verkleinen met een percentage. Je past één schaalfactor toe, waarbij het object proportioneel groter of kleiner wordt over zowel X- als Y-richting.

WERKWIJZE Selectie geometrie

1. Selecteer wat je wil verschalen

2. Kopieer of knip je selectie.

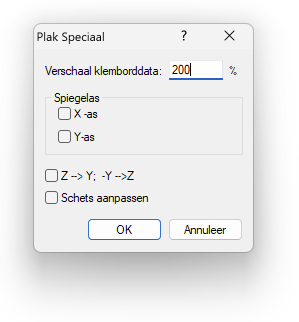

3. Menu Bewerken → Plak Speciaal.

4. Geef een percentage in (bijv. 200 = 200% voor 2x groter) bij Verschaal klemborddata.

5. Klik op OK.

De geometrie wordt verschaald in de tekening geplaatst.

WERKWIJZE Verschalen van Symbool, Tekst, Beeld, Lijnstijl, Patroon

Let op: Schalen werkt alleen op bibliotheekstijlen, niet op de standaardstijlen.

1. Selecteer het object of de objecten die je wilt schalen.

2. Ga naar Opmaak > Schaal > Symbool... (of het overeenkomstige objecttype).

3. Geef een schaalfactor in:

• Vergroten: bijvoorbeeld 125%

• Verkleinen: bijvoorbeeld 50%

• Spiegelen: negatieve waarde, bijvoorbeeld -100%

4. Relatief verschalen (optioneel):

• Aangevinkt → schaal t.o.v. de huidige grootte.

• Uitgevinkt → schaal t.o.v. de oorspronkelijke grootte.

5. Zoom instellen

• 0 (links) → symbool blijft altijd even groot op het scherm (zoom-onafhankelijk).

• 100 (rechts)→ symbool schaalt mee met de tekening (behoudt reële afmetingen).

6. Bevestig met OK.

Voorbeeld: Opmaak > Schaal > Symbool (verschaalbaar bibliotheek symbool)

In plaats van via menu kan je ook rechtstreeks via Bewerk kenmerken de schaalfactor en eventueel zoom aanpassen.

Asymmetrisch verschalen

Asymmetrisch verschalen (verschillende schaal in X en Y) is enkel beschikbaar voor symbolen en beelden.

Werkwijze:

• Selecteer een symbool of beeld

• Ga naar Opmaak > Schaal > Symbool of Beeld of via Bewerk kenmerken
• Voor de instellingsopties zie hierboven bij 'Symmetrisch verschalen'
