Calculer une surface déblais et remblais
La commande Surface remblai et déblai permet de visualiser rapidement les zones en déblais et en remblais entre deux MNT ou par rapport à une hauteur fixe. Le résultat est une nouvelle couche avec des points colorés et un résumé des surfaces calculées.
MÉTHODE
Dans la barre Paramètres actifs, définissez la macro active sur Bonus Tools.
Ouvrez Bonus Tools > MNT > Surface remblai et déblai.
Dans la fenêtre Sélectionnez MNT:
- Choisissez l’une des options :
- Un MNT – une hauteur fixe.
- Un MNT – un autre MNT.
Sélectionnez les MNT concernés ou saisissez la hauteur (par exemple 0.000).
- Dans la section Couleur, définissez : Déblai - Remblai
- Dans Accuracy, adaptez si nécessaire le nombre de Nr of Xsections pour la précision du calcul.
- Cliquez sur Ok.
Attendez la fin du calcul dans la fenêtre Progrès remblai et déblai.

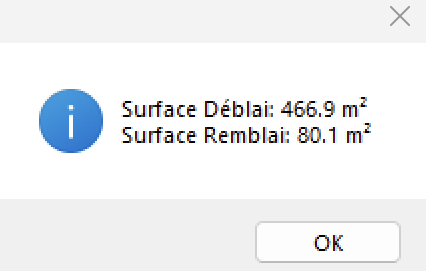

Consultez les résultats affichés :
Surface Déblai
Surface Remblai
Cliquez sur OK pour fermer la fenêtre.
RÉSULTAT
Une nouvelle couche nommée Cut&Fill est créée dans le dessin. Vous pouvez afficher ou masquer cette couche dans la gestion des couches. Elle contient des objets points colorés selon les paramètres définis. Chaque point contient ses coordonnées et son altitude.
