Annoter les courbes de niveau

Il existe deux méthodes pour annoter les courbes de niveau. Vous pouvez utiliser l'outil Annotate contour lines de la macro Bonus Tools pour placer des annotations d'altitude à l'endroit où une ligne temporaire croise les courbes de niveau. Vous pouvez également utiliser Créer annotation Z pour annoter des courbes de niveau présélectionnées ou les sélectionner individuellement.

Utiliser l'outil Bonus tools Annotate contour lines

L'outil Annotate contour lines permet de placer des annotations sur plusieurs courbes de niveau en une seule opération. Les annotations sont placées aux intersections entre les courbes de niveau et une ligne temporaire que vous définissez.

PROCÉDURE

1. Activez la macro Bonus Tools.
2. Activez la couche sur laquelle vous souhaitez placer les annotations d'altitude.
3. Cliquez sur Annotate contour lines.
4. Cliquez une première fois dans le dessin pour définir le point de départ de la ligne temporaire.
5. Cliquez une deuxième fois pour définir son point final.

RÉSULTAT

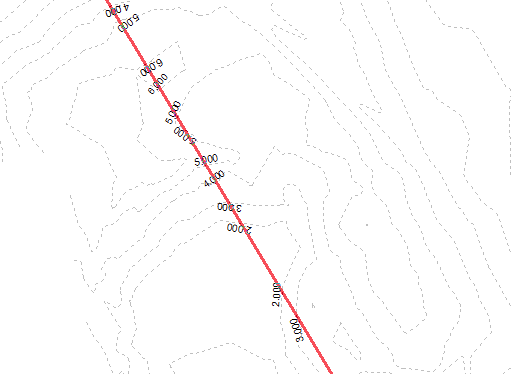

Les annotations d'altitude sont placées aux intersections de la ligne temporaire et des courbes de niveau. Les objets texte sont créés sur la couche active.

Vous pouvez ensuite adapter les annotations avec Modifier les attributs. Le nombre de décimales utilisé pour les altitudes dépend du réglage des décimales pour les coordonnées du dessin.

Utiliser Créer annotation Z

1. Sélectionnez la ou les courbes de niveau à annoter.
2. Cliquez sur Créer annotation Z.
3. Placez l'annotation à l'emplacement souhaité sur chaque courbe de niveau.

RÉSULTAT

Une annotation indiquant l'altitude est ajoutée à chaque courbe de niveau sélectionnée. Contrairement à Annotate contour lines, cette annotation n'est pas placée parallèlement à la courbe de niveau.
