Kies het bestand met de ontbrekende eigen lijnstijlen?

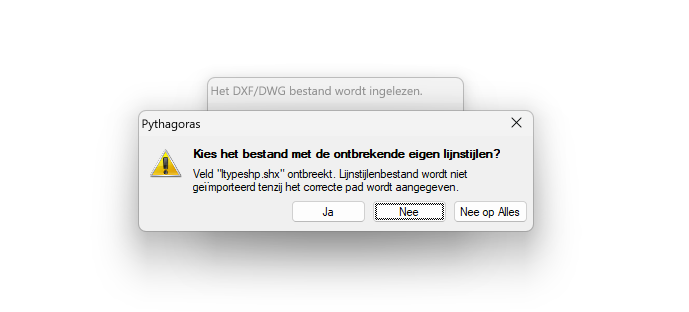

Bij het importeren van een DWG-bestand in Pythagoras krijg je een waarschuwing over een ontbrekend .shx-bestand. Dit gebeurt omdat de DWG lijnstijlen bevat die afhankelijk zijn van het .shx-bestand voor een correcte weergave. Zonder dit bestand kan Pythagoras deze lijnstijlen niet correct interpreteren en weergeven, wat ertoe kan leiden dat bepaalde elementen in de tekening onjuist of onvolledig worden weergegeven. Terwijl viewers deze objecten als referentie kunnen weergeven, is dit helaas niet mogelijk in Pythagoras.

Hoe kan je dit oplossen:

1. Vraag het ontbrekende .shx-bestand op

De beste oplossing is om het ontbrekende .shx-bestand op te vragen bij de oorspronkelijke verzender van het DWG-bestand. Dit bestand moet samen met de tekening worden verzonden, vooral als de gebruikte lijntypes of lettertypen in AutoCAD noodzakelijk zijn voor een correcte weergave in Pythagoras.

2. Laat de DWG samen met de .shx-instellingen verpakken

Je kan de oorspronkelijke verzender ook vragen om het bestand in AutoCAD met ETRANSMIT te verzenden. Dit bundelt alle benodigde bestanden, inclusief het .shx-bestand, samen met de tekening. Dit zorgt ervoor dat alle benodigde referenties beschikbaar zijn wanneer je het bestand in Pythagoras importeert.

3. Vraag om een vereenvoudigde DWG

Als de verzender het .shx-bestand niet kan verstrekken, kan je hen vragen om een DWG zonder X-ref-objecten of andere "slimme" AutoCAD-specifieke objecten te sturen, aangezien Pythagoras deze niet ondersteunt. Dit kan problemen met ontbrekende referenties tijdens het importeren voorkomen.

4. De melding in Pythagoras negeren

Als je het .shx-bestand niet hebt, kan je ervoor kiezen om de waarschuwing af te handelen door "Nee op alles" te selecteren wanneer hierom wordt gevraagd. Hou er echter rekening mee dat het negeren van de waarschuwing ertoe kan leiden dat bepaalde elementen onjuist worden weergegeven, omdat Pythagoras de juiste instellingen uit het .shx-bestand nodig heeft om de objecten correct om te zetten.

Je tekening blijft leeg

Wanneer in de DWG alleen de Layout werd bewaard dan wordt deze niet automatisch herkend als planblad. Dit kan verholpen worden als de verzender van het DWG bestand het document met 'Save as' bewaard in plaats van 'Export'.
