IMKL-bestanden (XML's) gegroepeerd importeren

IMKL staat voor Informatiemodel Kabels en Leidingen. Het is een gestandaardiseerd datamodel dat wordt gebruikt om ondergrondse infrastructuur— zoals leidingen voor gas, water, elektriciteit en telecommunicatie — digitaal en geospatiaal correct te beschrijven.

IMKL wordt toegepast in:

• KLIP (Kabel- en Leidinginformatieportaal) in België (Vlaanderen);

• KLIC (Kabels en Leidingen Informatie Centrum) in Nederland.

IMKL koppelt fysieke objecten aan hun geografische ligging en technische kenmerken. Elk object in een IMKL-bestand bevat onder meer:

• Coördinaten (x, y, z);

• Attributen zoals type, materiaal, spanning, eigenaar;

• Relaties met andere objecten (bijvoorbeeld kabel in kabelmantel, leiding in zone, enz.).

Deze structuur maakt het mogelijk om gedetailleerde en nauwkeurige kaarten te maken van de ondergrondse netwerken — onmisbaar voor onder meer graafwerken, ontwerpstudies, en veiligheidsanalyses.

Wat doet de IMKL-macro?

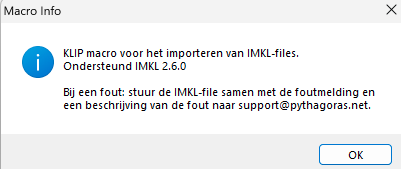

De IMKL-macro in Pythagoras (formeel gekend als 'KLIP macro') is ontwikkeld om het werken met IMKL-data te vereenvoudigen. De macro biedt onder meer:

• Gegroepeerde import van meerdere IMKL-bestanden (.xml);

• Automatische visualisatie van leidingen, beschermingszones, signalisatiepunten en nutsinstallaties;

• Standaardkleurgebruik, symboliek en legenda’s conform IMKL-specificaties;

• Integratie met topografie, orthofoto’s of bestaande ontwerpen;

• Gebruiksklare output voor technische dossiers, GRB-levering of werfopvolging.

WERKWIJZE KLIP - BELGIË

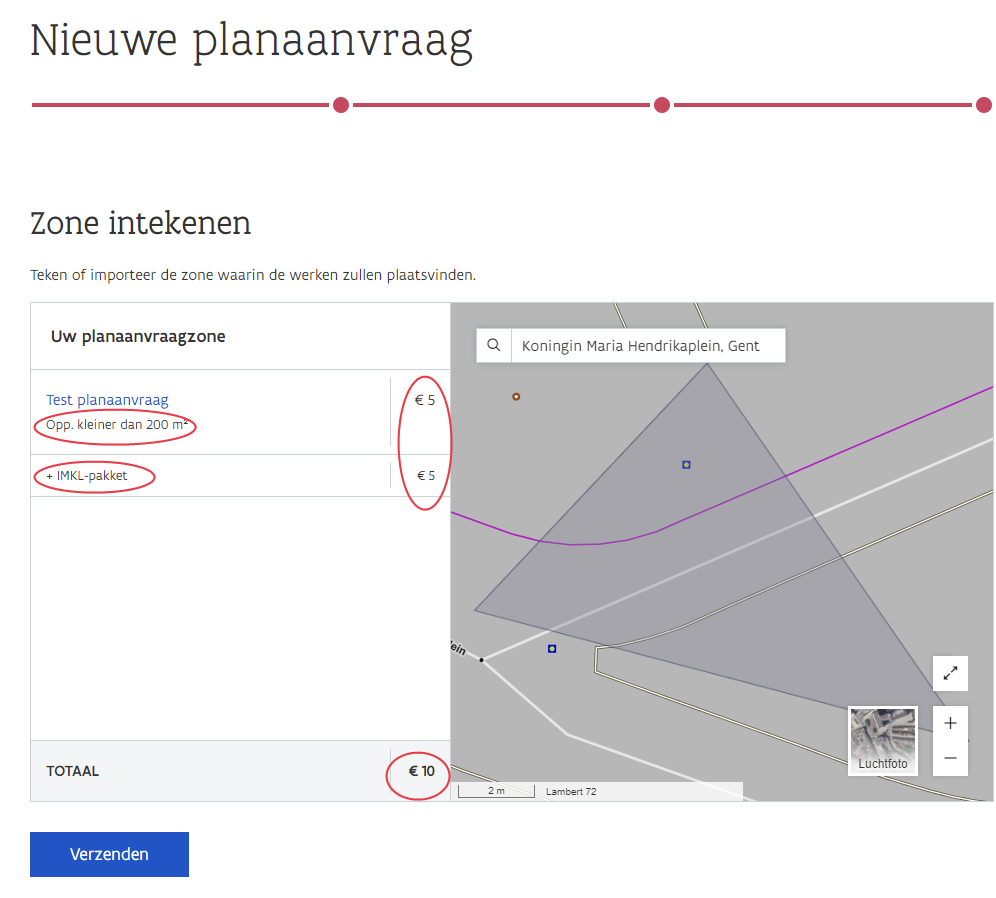

A/ Via het KLIP-platform kan je als planaanvrager een IMKL-pakket downloaden van de planaanvraagzone. Bewaar het IMKL-bestand in een locatie naar keuze.

Bijvoorbeeld

Opgelet: De IMKL wordt geïmporteerd in de huidige actieve tekening, in Lambert72-coordinaten. Als uw plan in lokale coördinaten is, geeft dit vreemde resultaten: twee zones die zeer fel uit mekaar liggen. Open daarom een nieuwe lege tekening.

B/ In Pythagoras

1.  Kies in het macro-menu KLIP > Importeer IMKL of klik op

2. Selecteer het gedownloade IMKL-bestand (ZIP-file) en kies Open.

De XML data wordt ingelezen en omgezet.  De data verschijnt nu op het scherm.

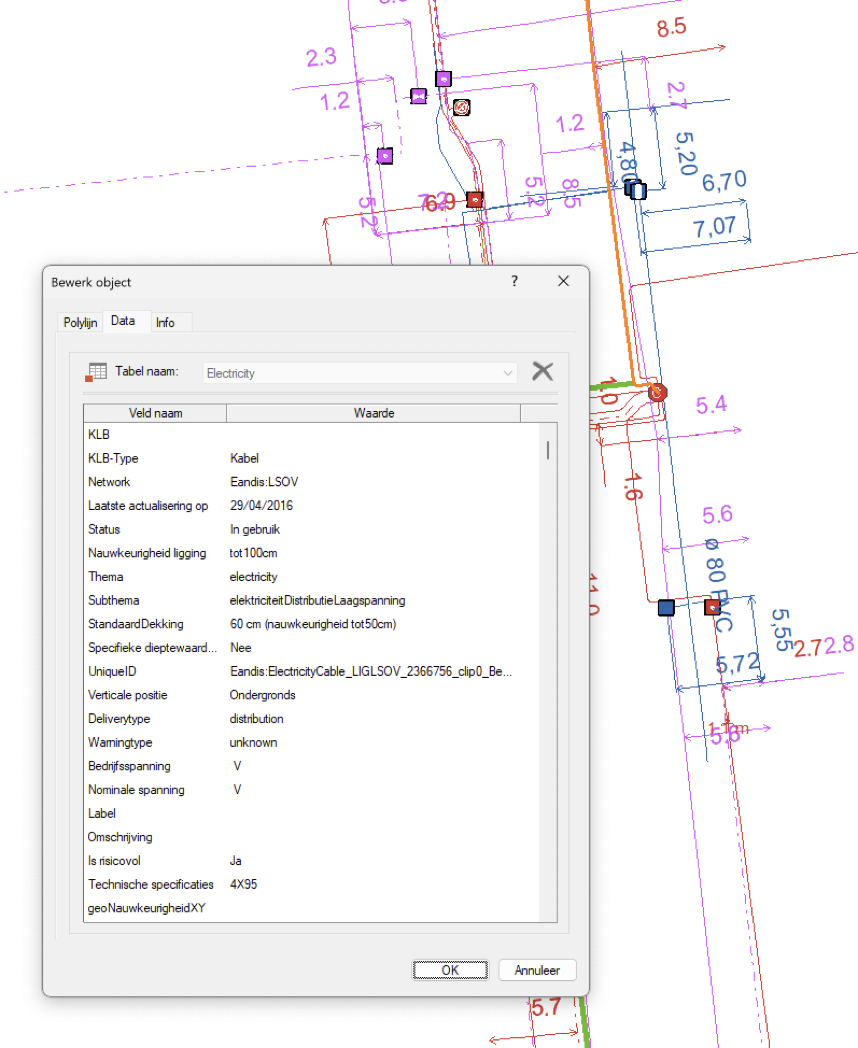

Om de data die aan de objecten hangt te raadplegen dubbelkik je op een object. In het venster kies je de tab Data die je een overzicht geeft van de gekoppelde gegevens.

Voorbeeld:
