Een lijn onder een specifieke hoek tekenen

Met Creëer lijn kun je een lijn tekenen met een vaste lengte en een vaste richting ten opzichte van het noorden.

WERKWIJZE

1. Klik op de tekenfunctie Creëer lijn.

2. Klik met de cursor in het tekengebied om het beginpunt te bepalen. Druk op ENTER.

3. Klik opnieuw in het tekengebied om een richting aan te geven (maakt niet uit waar) of om het eindpunt te bepalen.

In het controlepaneel verschijnen velden:

4. Druk meermaals op TAB om tot het veld L = lengte van de lijn te komen. Optioneel, geef de gewenste waarde in.

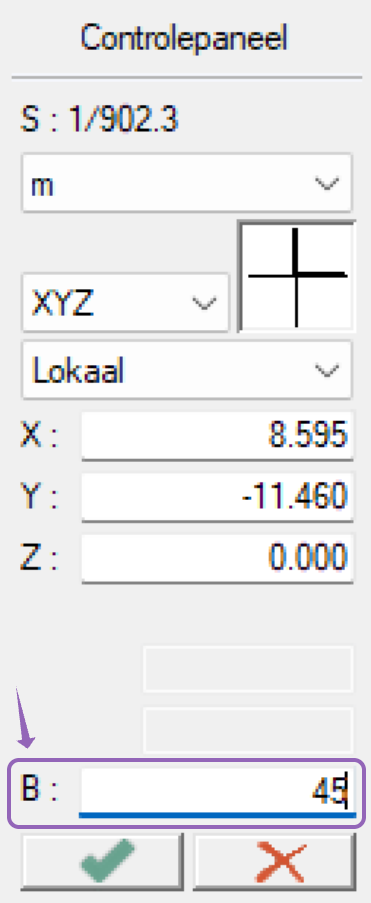

5. Druk op TAB om tot het veld B (Bearing) = hoek t.o.v. noordrichting te komen en geef de gewenste waarde in.

6. Druk op ENTER.

OPMERKING

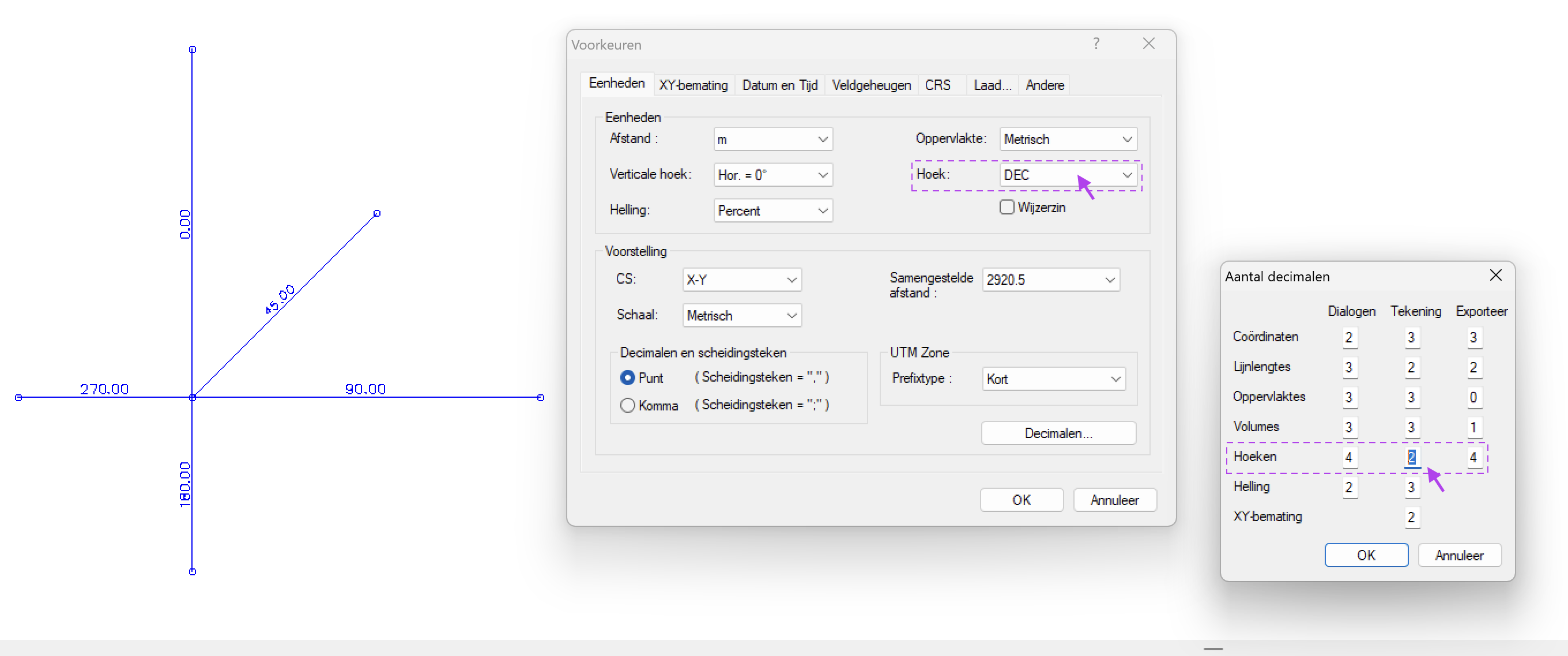

De hoekeenheid (graden, gon, radialen, ...) is afhankelijk van Instellingen > Voorkeuren > Eenheden.

Een lijn onder een hoek ten opzichte van een bestaande lijn

Wil je een lijn onder een specifieke hoek ten opzichte van een bestaande lijn maken, dan zijn er verschillende mogelijkheden.

Optie 1 – Een lijn onder een hoek tekenen met een hulpboog

Gebruik deze methode om vanuit een punt op of naast een bestaande lijn een nieuwe lijn onder een exacte hoek te construeren.

WERKWIJZE

1. Kies Creëer boog: middelpunt + straal.
2. Klik op het punt dat het gemeenschappelijke beginpunt van de bestaande en de nieuwe lijn moet worden. Dit punt wordt het middelpunt van de boog. Druk op ENTER (puntbevestiging).
3. Klik op de bestaande lijn om het startpunt en de beginrichting van de boog te bepalen. Druk op ENTER (puntbevestiging).
4. Beweeg de cursor in de richting waarin de nieuwe lijn moet worden getekend en Klik om de boog voorlopig te bepalen.
5. Vul in het Controlepaneel bij C de gewenste hoek in, bijvoorbeeld 45.
6. Bevestig de hoek met ENTER of met het groene vinkje.
7. Kies Creëer lijn.
8. Klik eerst op het middelpunt van de boog en daarna op het eindpunt van de boog.
9. Bevestig de lijn.

De nieuwe lijn staat nu onder de opgegeven hoek ten opzichte van de bestaande lijn. De hulpboog kan daarna worden verwijderd.

Hoek controleren of weergeven

1. Kies Creëer hoekannotatie.
2. Klik op de twee lijnen waartussen je de hoek wilt weergeven.
3. Plaats de hoekannotatie op de gewenste positie.

De hoekeenheid wordt bepaald via Instellingen > Voorkeuren > Eenheden voor hoek.

Optie 2 – Een parallelle lijn maken met een hoekgestuurde verplaatsing

Met Creëer parallel object blijft de nieuwe lijn parallel aan de oorspronkelijke lijn. De waarde C bepaalt de hoek waaronder de afstand tussen beide lijnen wordt uitgezet. De waarde bepaalt dus niet de hoek tussen de twee lijnobjecten. → Een parallel object maken met hoek- en hellingscontrole
