Loodlijn tekenen vanuit een fractie van een lijn (bv. ¼)

Wil je een loodrechte lijn tekenen, niet vanaf het begin- of eindpunt van een lijn, maar precies op een percentage van de lengte? In Pythagoras kan dat eenvoudig, bijvoorbeeld op 25%, 50%, of 75% van een lijn.

WERKWIJZE

1. Klik op de tekenfunctie Creëer loodrechte lijn/boog.
2. Klik op de bestaande lijn waarop je een loodlijn wil tekenen. Er verschijnt een icoon op de lijn.

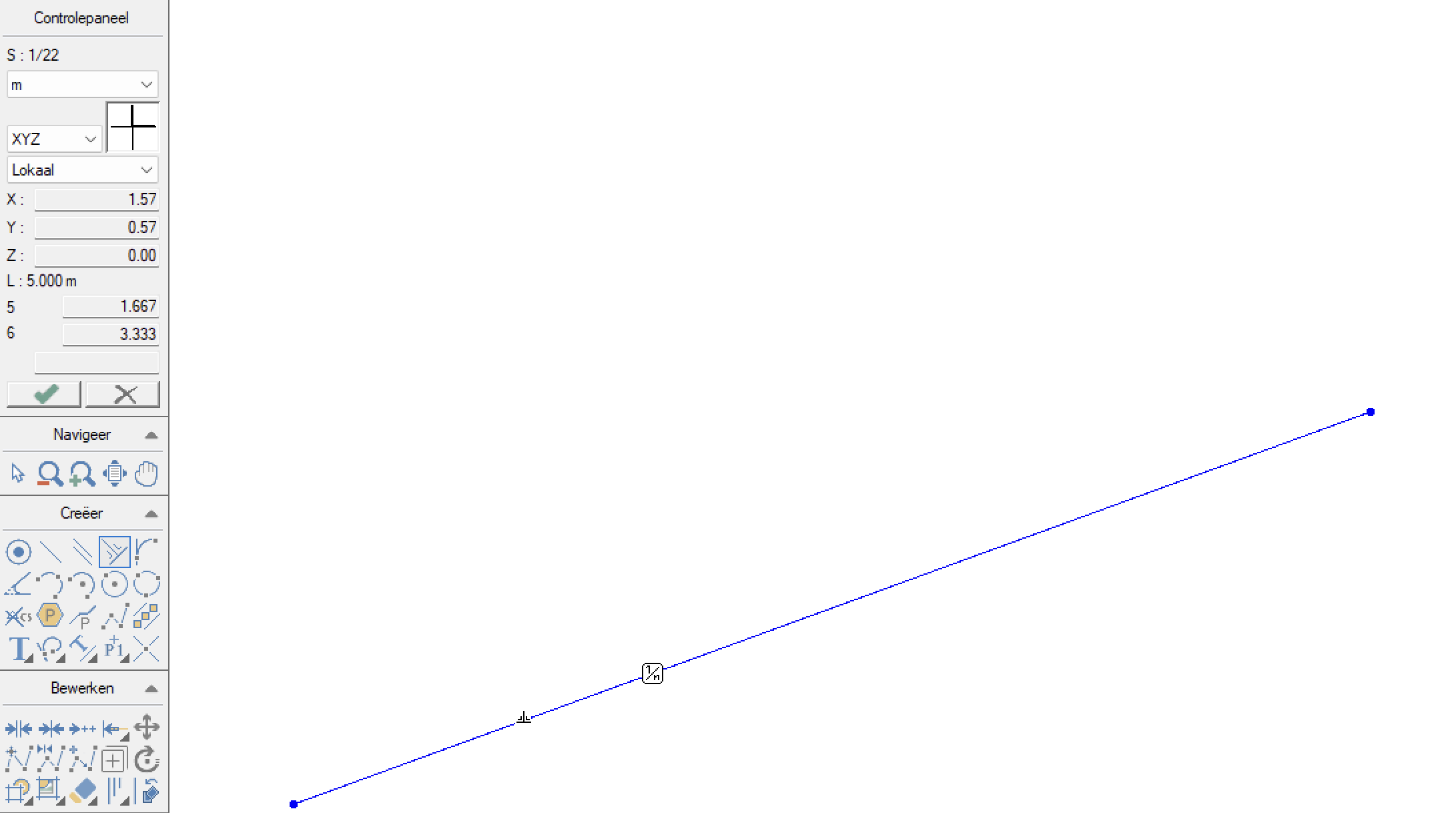

3. Houd de toets 4 ingedrukt op het numeriek klavier en beweeg met de cursor over de lijn totdat je de aanduiding 1/n ziet verschijnen en klik. (Dit verschijnt op 1/4, 2/4, 3/4, enz. van de lijn).
4. De numerieke toets mag je los laten. De cursor verankert zich nu exact op die fractie van de lijn.
5. Beweeg de cursor weg van de bestaande lijn.
   Wil je in plaats van een rechte lijn een tangentiële boog? → Druk op SPATIE.
6. Klik om het eindpunt te plaatsen.
   Verfijn in het controle paneel:
   • In het veld L (lengte van beginpunt tot eindpunt van de loodlijn), typ je de gewenste lengte in.
   • In het veld R (straal van de boog), typ je de gewenste straal in.
7.  Druk ENTER om de loodlijn of boog te voltooien..

TIP

• Deze techniek werkt ook voor ⅓, ⅛, of om het even welk percentage van de lijn.

• Je kan de totale lengte van een lijn bekijken door met je cursor over de lijn te bewegen — de waarde verschijnt in het controlepaneel bij label L.
