Coördinatenkader genereren op polygoonrand

Met de functie 'Creëer grid border' kun je automatisch coördinatiepunten (gridpunten) laten genereren op de rand van een polygoon. Dit is vooral handig op een planblad om een duidelijk coördinatenkader rond je projectgebied te plaatsen.

Waar vind je deze functie?

Menu: Bonus Tools > Selectie > Creëer grid border

Hoe de Bonus tools macro installeren

WERKWIJZE

Zet de tekening op niet-vlottend
Zorg dat je tekening niet-vlottend is, zodat je ziet waar het bladkader (layout) komt te staan. Pas de layout eventueel aan vóór je verdergaat.

Teken de polygoon
Teken een gesloten polygoon op de plaats waar het coördinatenkader moet komen. De coördinatiepunten zullen exact op de rand van deze polygoon geplaatst worden.
Let op: teken deze polygoon niet op de 'Pagina CS'-laag want dan bekom je pagina-coördinaten.

Open het menu

Selecteer de polygoon
Ga naar Bonus Tools > Tekenen > Creëer grid border.

1. Vul de parameters in

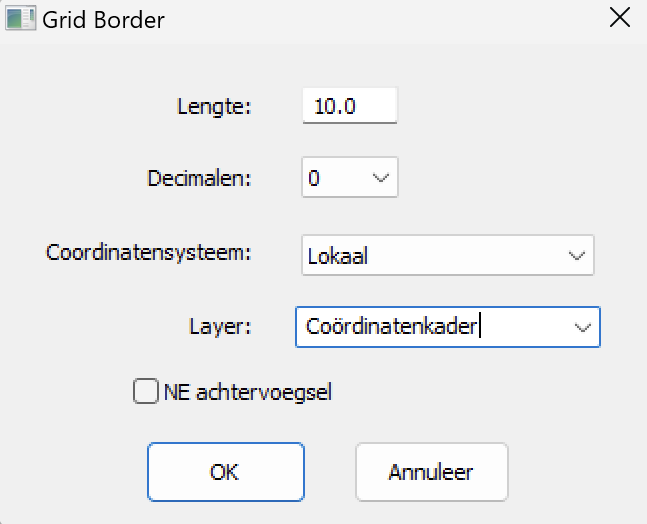

   In het dialoogvenster stel je volgende opties in:

   • Lengte: afstand tussen opeenvolgende gridpunten op de rand

   • Aantal decimalen: aantal cijfers na de komma voor de coördinaten

   • Coördinatensysteem: kies het gewenste systeem (bijvoorbeeld Lambert of UTM)

   • Layer: de laag waarop punten en annotaties terechtkomen

   • Optie NE-achtervoegsel: voeg 'N' (northing) en 'E' (easting) toe aan de coördinaten



2. Klik op OK
   Pythagoras genereert nu automatisch punten op de rand van de polygoon volgens de opgegeven lengte. Elk punt krijgt een tekstobject met de corresponderende coördinaten.

RESULTAAT

• Punten worden gelijkmatig verdeeld op de polygoonrand

• Coördinaten worden als tekst weergegeven, met het opgegeven aantal decimalen

• Alles verschijnt op de opgegeven layer
