Taludlijn tekenen onder vaste helling

Met dit commando laat je Pythagoras een taludlijn berekenen die vanaf een bestaande lijn die onder een vaste helling aansluit met een opgegeven vaste hoogte of met eenterreinmodel (DTM).

Wil je je talud laten aansluiten op een bestaand terreinmodel lees dan artikel Talud met vaste afstand tot bestaand terreinmodel maar kies het commando Vaste helling.

WERKWIJZE

1. Selecteer een polylijn
   Dit is de basislijn waaruit het talud vertrekt (bijvoorbeeld een rand of as).

2. Ga naar het menu DTM > Talud > Vaste helling...

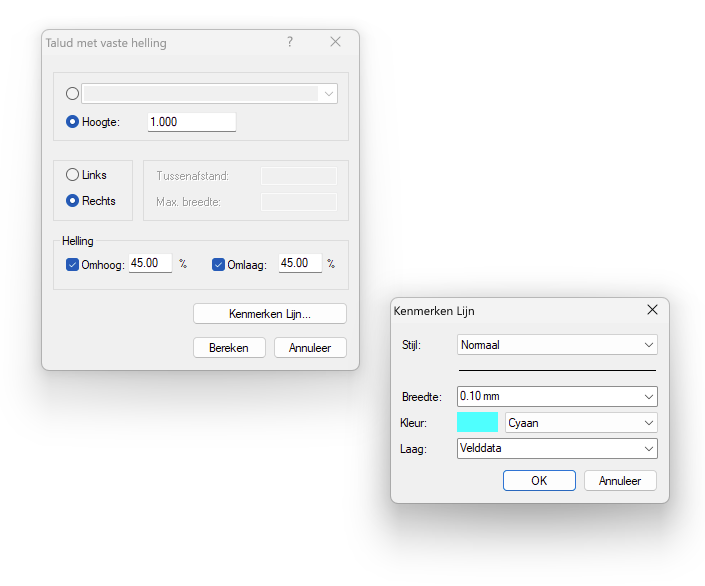

   Er opent nu het venster Talud met vaste helling.

3. Kies waarop het talud moet aansluiten:
   • DTM: selecteer een bestaand terreinmodel uit de lijst. Het talud eindigt op het snijpunt met het terrein. (zie artikel voor meer info)
   • Hoogte: geef een vaste Z-waarde in (bijv. 1.000). De lijn loopt door tot die hoogte.

4. Kies de zijde: links of rechts van de polylijn (hangt af van de tekenrichting).

5. Stel de helling in:

   • Omhoog: vink aan en geef een percentage in (bv. 45%) om een oplopend talud te berekenen.
   • Omlaag: vink aan en geef een percentage in  (bv. -45%)  om een aflopend talud te berekenen.

   • Je kunt één of beide opties combineren.

6. Optioneel: Klik op 'Kenmerken Lijn' om de stijl, kleur, lijndikte en laag te bepalen voor de gegenereerde taludlijn.

7. Klik op Bereken.

RESULTAAT

Pythagoras genereert één of meerdere taludlijnen (afhankelijk van je keuzes) die vertrekken vanaf de geselecteerde lijn en onder de opgegeven helling aansluiten op een opgegeven hoogtevlak of op het terreinmodel (zie artikel:Talud met vaste afstand tot bestaand terreinmodel).

Belangrijke opmerkingen

• Er wordt een afzonderlijke lijn berekend voor 'omhoog' en/of 'omlaag', afhankelijk van wat je aanvinkt.
• De helling wordt uitgedrukt in procent (%), niet in graden.
• De richting van links/rechts wordt bepaald door de volgorde van de punten in de polylijn.

Wil je de helling of schuine afstand weten? Teken dan handmatig een hulplijn tussen de top en voet van de taludlijnen, en annoteer die hulplijn met de functies: Helling annotatie (in %) en Schuine lengte annotatie. Zo maak je de hellingsinformatie toch visueel beschikbaar in je tekening.
