Taludlijnen tekenen

Taludlijnen zijn korte, gelijkmatig verdeelde lijnen die de richting en steilheid van een hellend vlak aangeven (talud). Ze worden veel gebruikt in landmeetkundige, wegenbouw- en grondverzetstekeningen om snij- en aanvultaluds duidelijk leesbaar te maken tussen een bovenlijn en een onderlijn.

In Pythagoras maak je taludlijnen aan met een Bonus Tools-macro. Je bepaalt eerst hoe de lijnen eruit moeten zien en genereert ze daarna automatisch tussen twee paden.

WERKWIJZE

Instellen van de taludlijn-parameters

• Ga naar Bonus Tools > Helling > Stel hellingsparameters in.

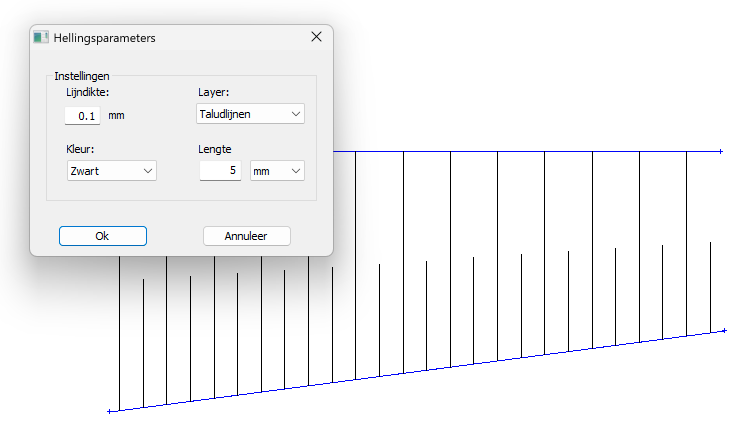

• In het dialoogvenster Hellingsparameters stel je de eigenschappen van de taludlijnen in:
  Lijndikte: bepaalt de lijndikte van de taludlijnen.
  Kleur: bepaalt de kleur van de taludlijnen.
  Layer: bepaalt op welke laag de taludlijnen worden geplaatst.
  Lengte: bepaalt de onderlinge afstand tussen de taludlijnen, gemeten langs het talud.

• Klik op OK om de instellingen te bevestigen.

Deze instellingen worden gebruikt voor alle taludlijnen die je met de macro aanmaakt.

Voorbereiden van de taludbegrenzing

• Teken een pad dat de onderlijn van het talud voorstelt.

• Teken een tweede pad dat de bovenlijn van het talud voorstelt.

De macro gebruikt deze twee paden om de richting van het talud te bepalen. Beide objecten moeten paden zijn.

Taludlijnen aanmaken

• Activeer in de macrotools de tool Taludlijnen.

• Klik eerst op het onderpad.

• Klik daarna op het bovenpad.

Pythagoras genereert taludlijnen tussen de twee paden volgens de ingestelde parameters.
Je kan doorgaan met het selecteren van nieuwe padparen, of klik in een wit gedeelte van de tekening om de opdracht te beëindigen.

RESULTAAT

Taludlijnen worden toegevoegd tussen het onder- en bovenpad. De richting en steilheid van het talud zijn nu duidelijk zichtbaar, waardoor het talud eenvoudig te interpreteren is in landmeetkundige, ontwerp- en grondverzettekeningen.
