Een polygoon verdelen in twee oppervlaktes met een parallelle lijn

Menu: Bonus Tools > Polygonen > Creëer polygoon volgens oppervlakte

Gebruik Creëer polygoon volgens oppervlakte met de parallelle lijnmethode om de positie van een nieuwe grens te berekenen zodat een polygoon volgens een opgegeven oppervlakte wordt verdeeld.

De tool berekent twee rode doelpunten die als referentie dienen voor de nieuwe grens. Vervolgens teken je de uiteindelijke polygonen of pas je de bestaande polygoon handmatig aan.

WERKWIJZE

1. Teken of selecteer een lijn op de grens van de polygoon. Deze lijn bepaalt vanaf welke zijde de nieuwe grens evenwijdig binnen de polygoon wordt berekend.

2. Selecteer de polygoon en de lijn.Ga naar Bonus Tools > Polygonen > Creëer polygoon volgens oppervlakte.

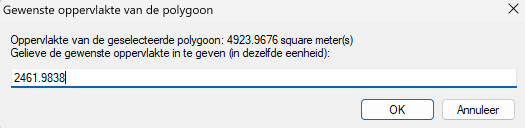

3. Het dialoogvenster toont de huidige oppervlakte van de polygoon.



4. Voer de gewenste nieuwe oppervlakte in.
   • Om de polygoon in twee gelijke delen te verdelen, deel je de weergegeven oppervlakte door 2.
   • Gebruik een punt (.) als decimaalteken.

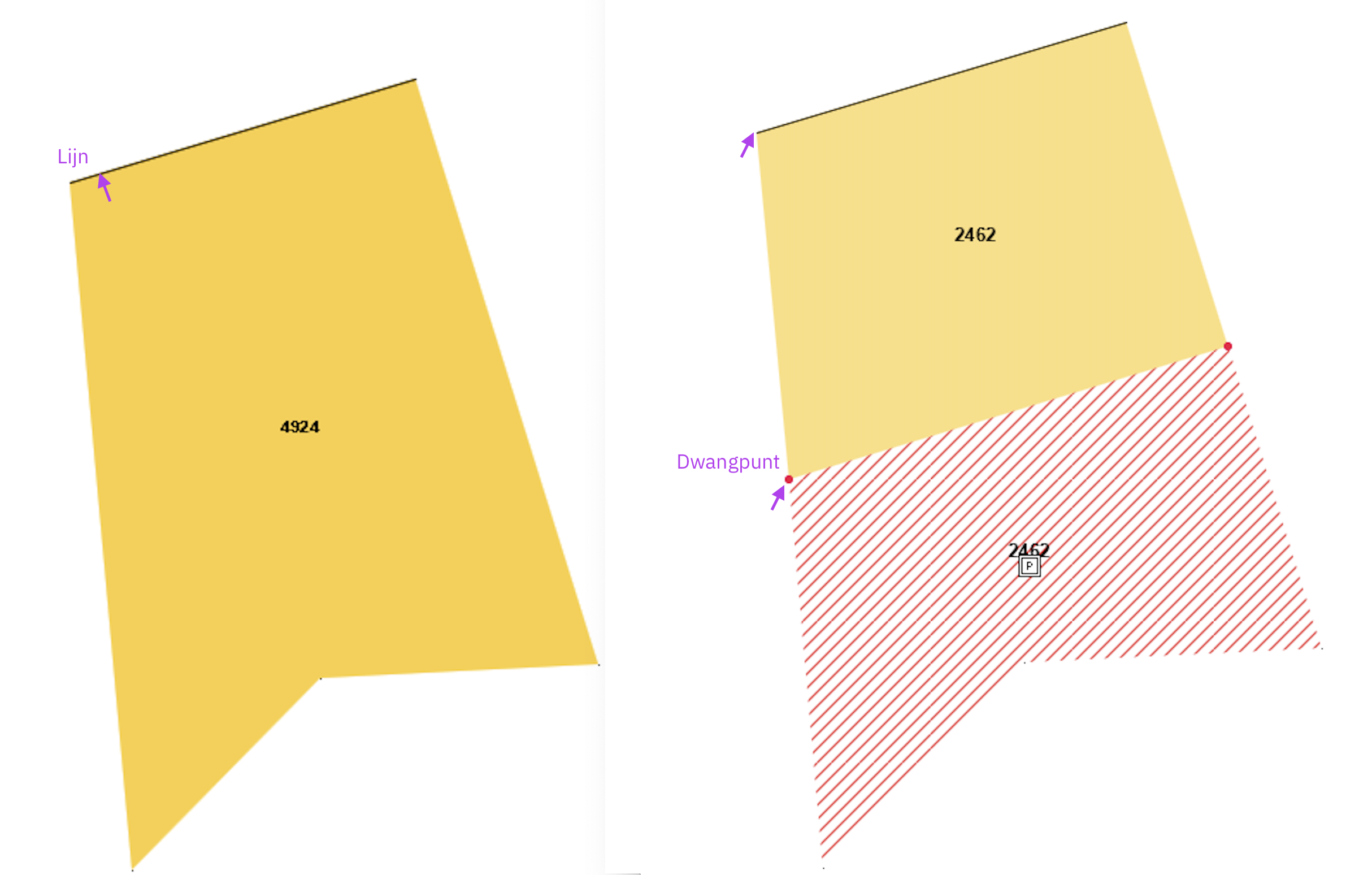

5. Klik op OK. Er worden twee rode doelpunten geplaatst.

6. Gebruik deze doelpunten als referentie voor de nieuwe grens. Teken vervolgens twee nieuwe polygonen of pas de bestaande polygoon aan via Werktuigen > Bewerk polygoon > Verplaats punt.

7. Verwijder de tijdelijke doelpunten via Bonus Tools > Polygonen > Verwijder dwangpunten.




Opmerkingen

De geselecteerde lijn moet op de grens van de polygoon liggen. De tool berekent een nieuwe grens die evenwijdig aan deze lijn binnen de polygoon ligt.

De tool berekent alleen de positie van de nieuwe grens. Er worden niet automatisch twee nieuwe polygonen aangemaakt.

Verschijnt er geen dialoogvenster, controleer dan of de polygoon en de grenslijn correct geselecteerd zijn.

RESULTAAT

De juiste positie van de nieuwe grens is berekend. Je kunt daarna handmatig twee polygonen met de gewenste oppervlaktes maken.
